EAntenna MOX-DN kompakte 10/11/2m/70cm Antenne
Die MOX-DN von EAntenna ist eine vielseitig einsetzbare Multiband-Richtantenne für die Frequenzbereiche 28 bis 29,7 MHz, 144 – 148 MHz und 430 – 435 MHz. Somit werden alle Amateurfunkbänder abgedeckt, die mit der neuen Lizenzklasse “N” gearbeitet werden können.
Einer der Vorteile diese Kombi-Lösung besteht darin, dass es lediglich einer einzigen Antenne bedarf, um das volle Potenzial der N-Lizenz auszuschöpfen. Im Gegensatz zur Anschaffung von mehreren Monoband-Antennen spart man Platz, benötigt weniger Zeit für die Installation und auch der Geldbeutel wird geschont.
Die EAntenna MOX-DN verfügt über insgesamt 15 Elemente, auf einem nur ca. 1,7 Meter kurzem Boom. Auf 2 m (5 Elemente) und 70 cm (8 Elemente) arbeitet die Antenne als Yagi. Für das 10-m-Band stehen 2 Elemente zur Verfügung, die in einer Moxon-Konfiguration angeordnet sind. Bereits serienmäßig im Lieferumfang enthalten ist eine Mantelwellensperre, wodurch das “Strahlen” des Koaxkabels verhindert, und das unsymmetrische Koaxkabel an die symmetrische Antenne angepasst wird. Elektromagnetische Störungen und Leistungsverluste werden somit wirkungsvoll vermieden.

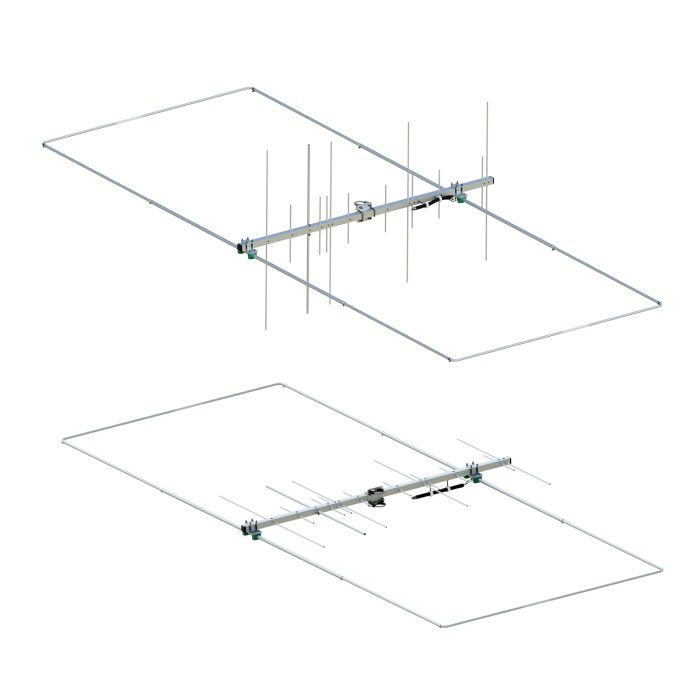

Weitere Besonderheit: Sie können beim Zusammenbau und vor Montage der Antenne festlegen, ob Sie die Bänder 2 m und 70 cm in horizontaler Polarisation (beispielsweise für digitale Betriebsarten) oder vertikaler Polarisation (z. B. für Repeaterbetrieb) verwenden möchten. Dazu werden die Elemente für 10/11 m sowie die Masthalterung einfach um 90° versetzt auf dem Boom montiert.
Durch Ein- und Ausschieben der äußeren Loop-Elemente lässt sich der Resonanzpunkt so anpassen, dass Sie wahlweise eine optimale Abdeckung 10-Meter Amateurfunk-Bandes oder des 11-Meter-CB-Bandes erzielen können.
Dank der robusten, durchdachten Konstruktion und der Güte der verbauten Materialien ist die MOX-DN eine zuverlässige und langlebige Antenne, die selbst bei extrem hohen Windgeschwindigkeiten von bis zu 200 km/h keinen Schaden nimmt.

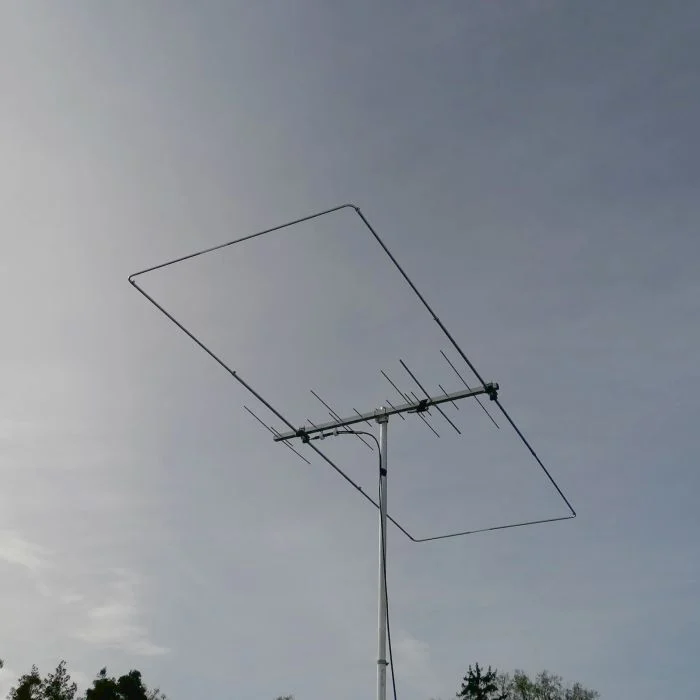

Begünstigt durch den verhältnismäßig geringen Platzbedarf (Länge ca. 170 cm, Breite ca. 380 cm) ist die Montage auf dem Dach eines Reihenhauses vielerorts machbar. Für die Befestigung an einem vorhandenen 50-mm-Mast ist eine stabile Montagehaltung enthalten.
- Marke EAntenna
- Mono-/Multiband Multiband
- Anzahl Anschlüsse 2
- Unterstützte Bänder 10m, 2m, 70cm
- Gewicht 8.5 kg
- Anzahl Elemente 15
- Boomlänge [cm] 170 cm

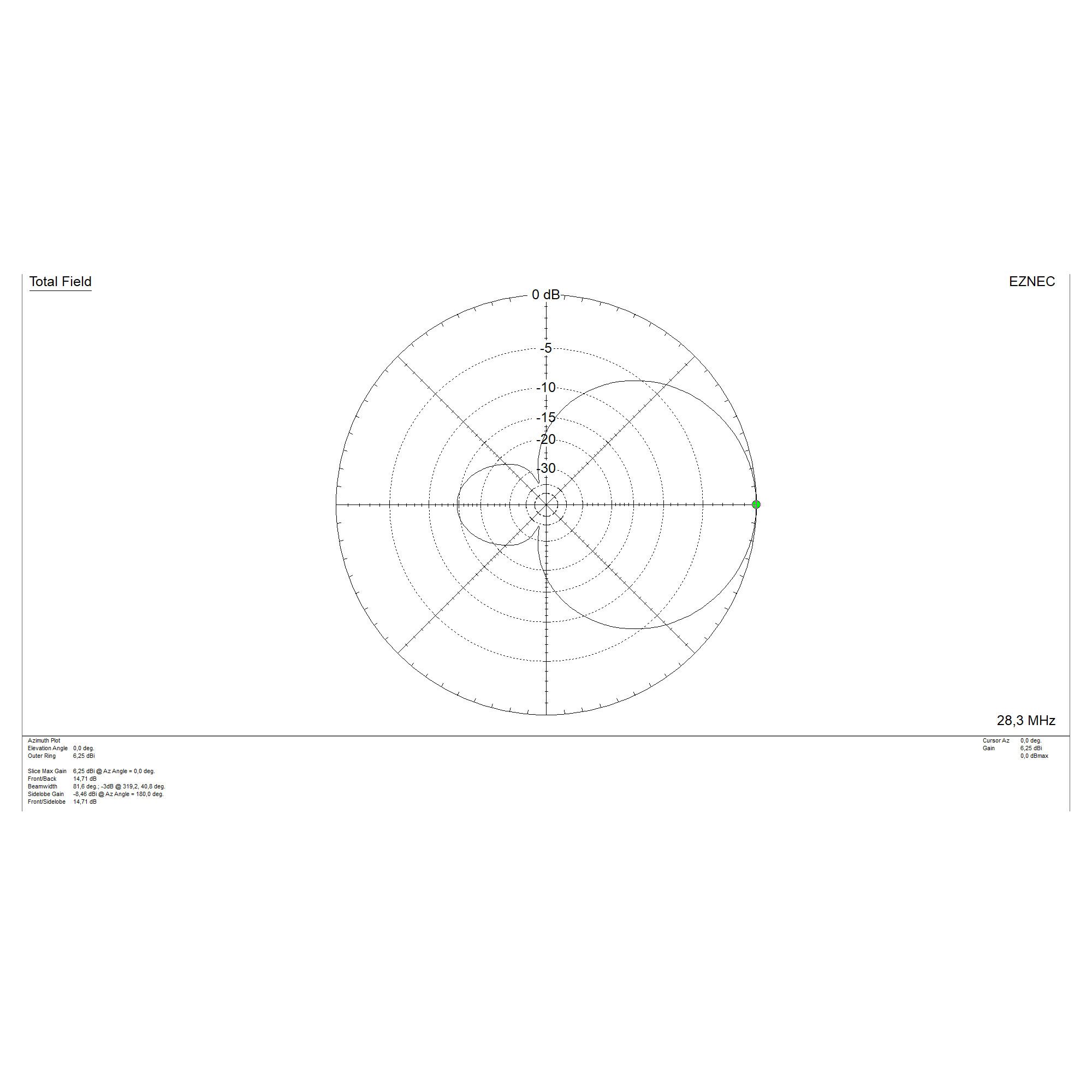

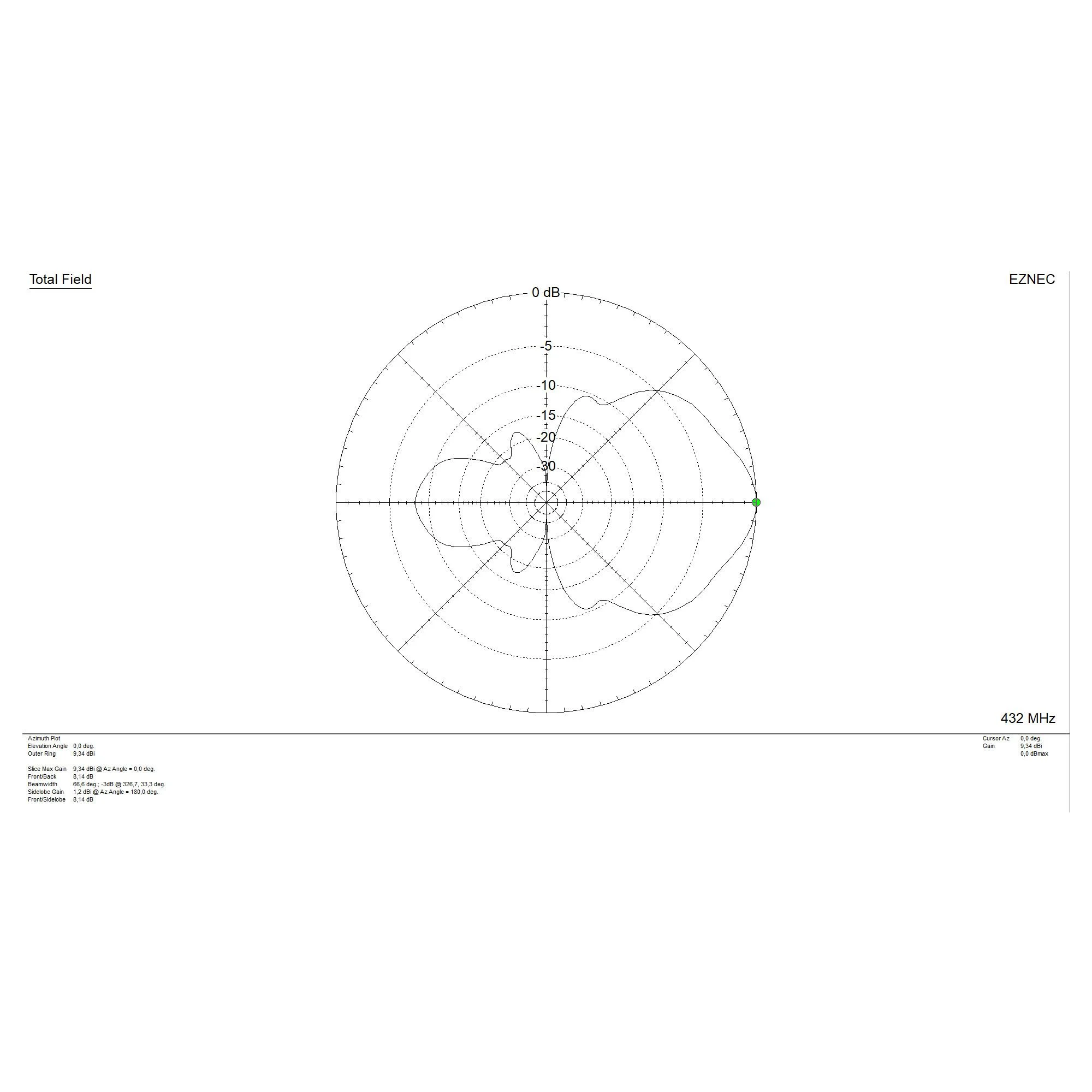

- Vor-/Rück-Verhältnis [dB] 14.71 (10 m); 12.0 (2 m); 8.5 (70 cm)
- Inklusive Balun Ja, Strombalun (MSW, Choke)
- Max. Leistung 10 kW (10 m); 2 kW (2 m/70 cm)
- Polarisation Hor. oder Vert.
- Drehradius [m] 4.15
- Boom-Durchmesser 35 x 35 mm
- Antennen-Abspannung Nein
- Antennen-Typ Richtantenne
- Antennen-Bauform Moxon (10/11m); Yagi (2m/70cm)
- Unterzug nein
- Antennenmontage Mittenmontage
- Max. Mastdurchmesser [mm] 50
- Anschluss A PL Buchse
- Anschluss B Schraubklemme
- Gewinn [dBi] ( (über Grund) 11.75 (10 m); 16.48 (2 m); 13.4 (70 cm)
- Gewinn [dBi] (Freiraum) 6.25 (10 m); 11.17 (2 m); 9.34 (70 cm)
Lieferumfang
- EAntenna MOX-DN
- Halterung für 50 mm Maste
- Mantelwellensperre für 10/11 m
- Werkzeug
- Aufbauanleitung
