H155 PVC, Koaxialkabel 50 Ohm

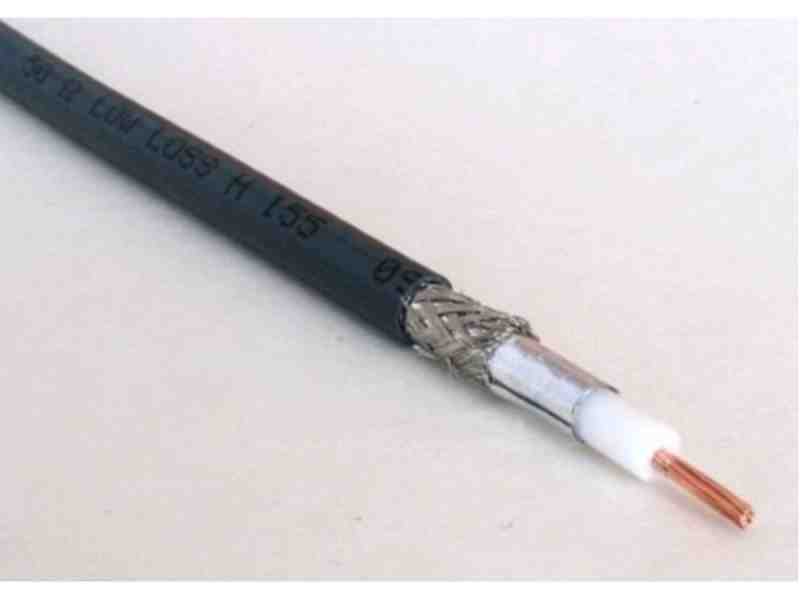

Das Low Loss Kabel H155 PVC von Beiden, ist für den Frequenzbereich bis 3 GHz geeignet. Die HF-Leitung ist flexibel und für Anwendungen im Funkbereich empfehlenswert. Die guten Dämpfungswerte werden durch ein verlustarmes PE-Dielektrikum mit mehr als 50% Luftanteil, sowie durch Innenleiter und zweifach-Schirm aus Kupfer und Alu-kaschierter Folie erreicht. H-155 PVC ist ein Koaxialkabel für die meisten Applikationen in der Nachrichten- und Funktechnik: es ist äußerst flexibel, dämpfungsarm und störstrahlungssicher. Das Kabel ist Rotortauglich.
Technische Daten
- Kabeltyp: Belden H155 PVC
- Wellenwiderstand: 50 Ohm
- Frequenzbereich bis 3 GHz
- Innenleiter: Kupfer-Litze
- Innenleiterdurchmesser: 1,41 mm
- Dielektrikum: PE Schaum
- Dielektrikumdurchmesser: 3,90 mm
- Außenleiter 1: Aluminium Folie
- Außenleiter 2: Kupfergeflecht verzinnt
- Außenleiterdurchmesser 2: 4,50 mm
- Mantel: PVC

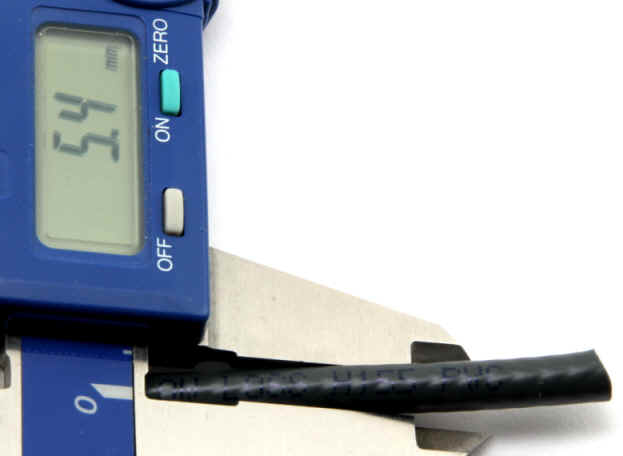

- Außendurchmesser: 5,40 mm
- Farbe: grau
- Temperaturbereich: -15°C bis +70°C
- Dämpfung bei 2 GHz: 0,45 dB/m
Weitere Daten entnehmen Sie bitte dem Original Datenblatt, welches oben rechts zu finden ist.
Unsere Koaxkabel, Litzen, Stecker sind RoHS konform.
Die Lieferanten unserer Produkte haben uns bestätigt, dass die Produkte keine der in der RoHS-Richtlinie verbotenen Substanzen in einer Konzentration oberhalb der Grenze enthalten.
