Diamond SD-330 KW Mobilantenne 3-30 MHz

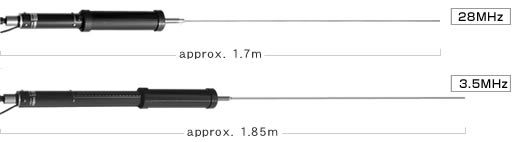

Die Diamond SD-330 ist eine motorisch angetriebene Mobilantenne für Kurzwelle von 3-30MHz (Screwdriver Antenne). Durch die komfortable Verstellung über die Steuerleitung kann man die Antenne anpassen, ohne das Fahrzeug verlassen zu müssen. Die SD-330 ist mit dem mitgelieferten 120cm Strahler zwischen 170cm (bei 3MHz) und 185cm (bei 30MHz) lang. Mit dem optionalen Strahler OPE-750 (77cm) ist die Antenne zwischen 130 und 145cm lang. Mit dem OPE-750 Strahler kann die Antenne von 7-52MHz betrieben werden.

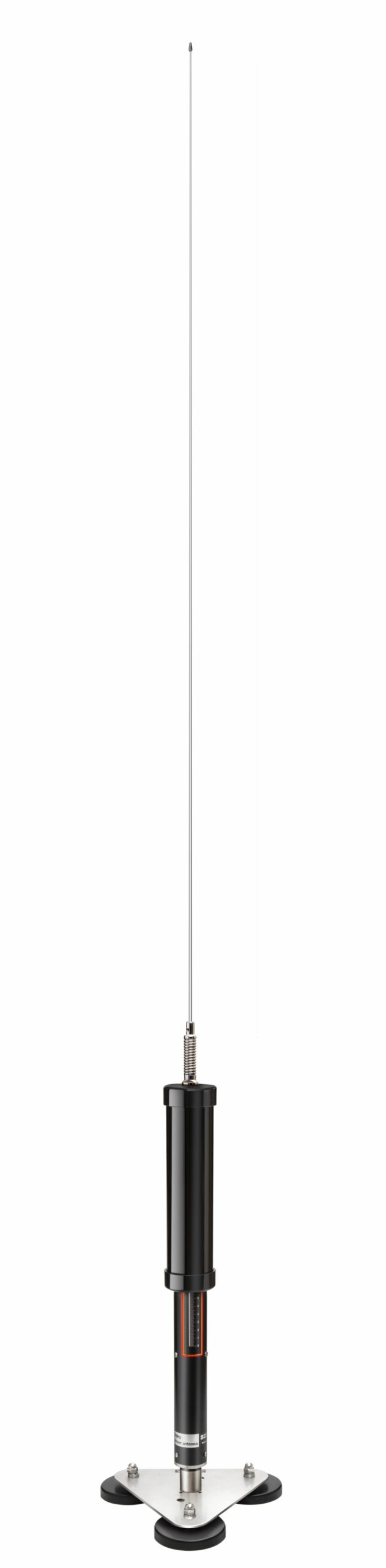

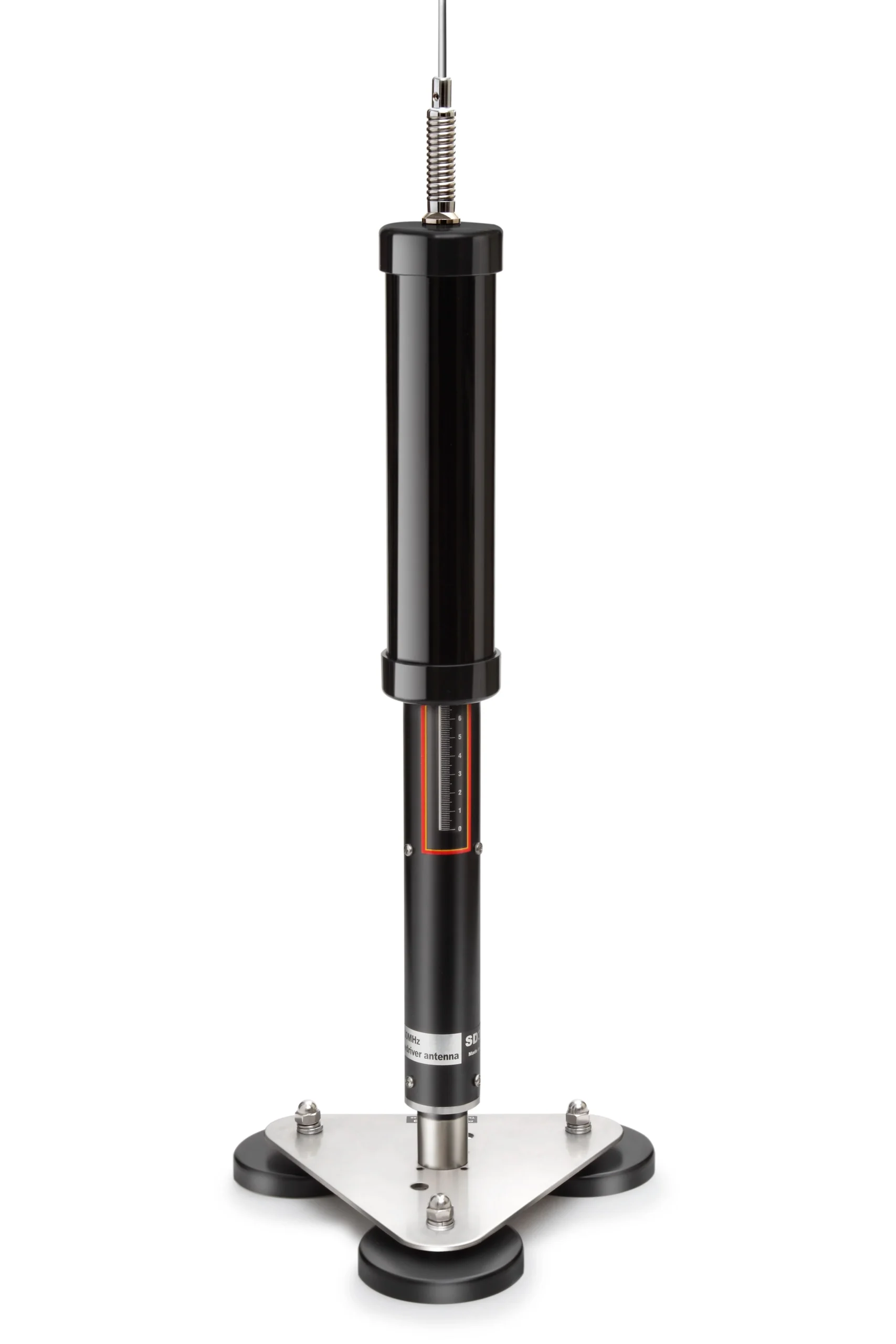

Die SD-330 hat einen PL-Anschluss (Stecker) und kann auf jede solide PL-Buchse aufgesetzt werden, z.B. auf den Diamond Kofferraumklemme K-400 + Kabelsatz. Im Stand ist auch ein Betrieb mit einfachem Magnetfuß möglich, mit dem großen dreifach Magnetfuß evtl. auch während der Fahrt. Die SD-330 braucht wie jede Mobilantenne die Karosserie des Fahrzeuges als Gegengewicht. Falls die Masse bei Betrieb auf Magnetfuß gerade bei den langen Bändern (80, 40) nicht ausreicht, kann ggfls. die Magnetmatte MAT-50 von Diamond die kapazitive Kopplung zum Fahrzeugblech verbessern. Bei stationärem Betrieb ohne Fahrzeug müssen entsprechende Gegengewichte (Drähte) verwendet werden.

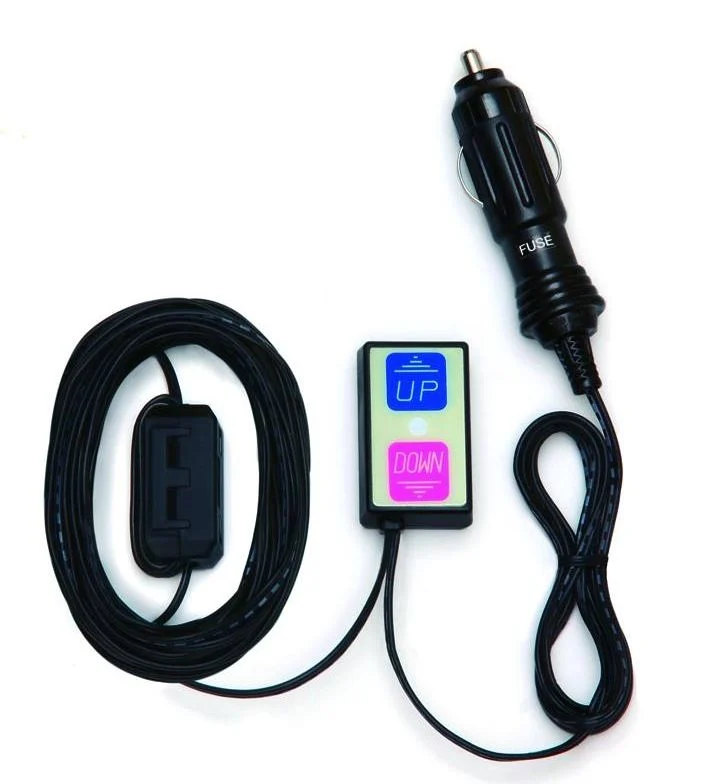

Abgestimmt wird die Diamond SD-330 durch einen mitgelieferten Auf/Ab Taster im Fahrzeug. Die Versorgungsspannung (12V) wird vom Zigarettenanzünder abgenommen. Das Steuerkabel zw. Taster und Antenne ist 5m lang. Zum Frequenzwechsel wird zunächst bei Empfang auf maximales Rauschen abgestimmt, dann mit kleiner Leistung (10W) gesendet und auf minimales SWR abgestimmt. Bei guter Masse erreicht man so immer ein SWR von besser 2:1. Die Abstimmdauer beträgt ca. 50 Sekunden von 3 bis 30MHz und ca. 20 Sekunden von 7 bis 30 MHz. Die maximale Belastbarkeit beträgt 200W. Gewicht 1.1kg
