CG-Antenna Balun 1:49 – 600 Watt
Der BL-49 ist ein Balun mit einem Übertragungsverhältnis von 1 zu 49. Das ist besonders gut geeignet um endgespeiste Halbwellenantennen (aka End fed Half Wave, EFHW) aufzubauen.

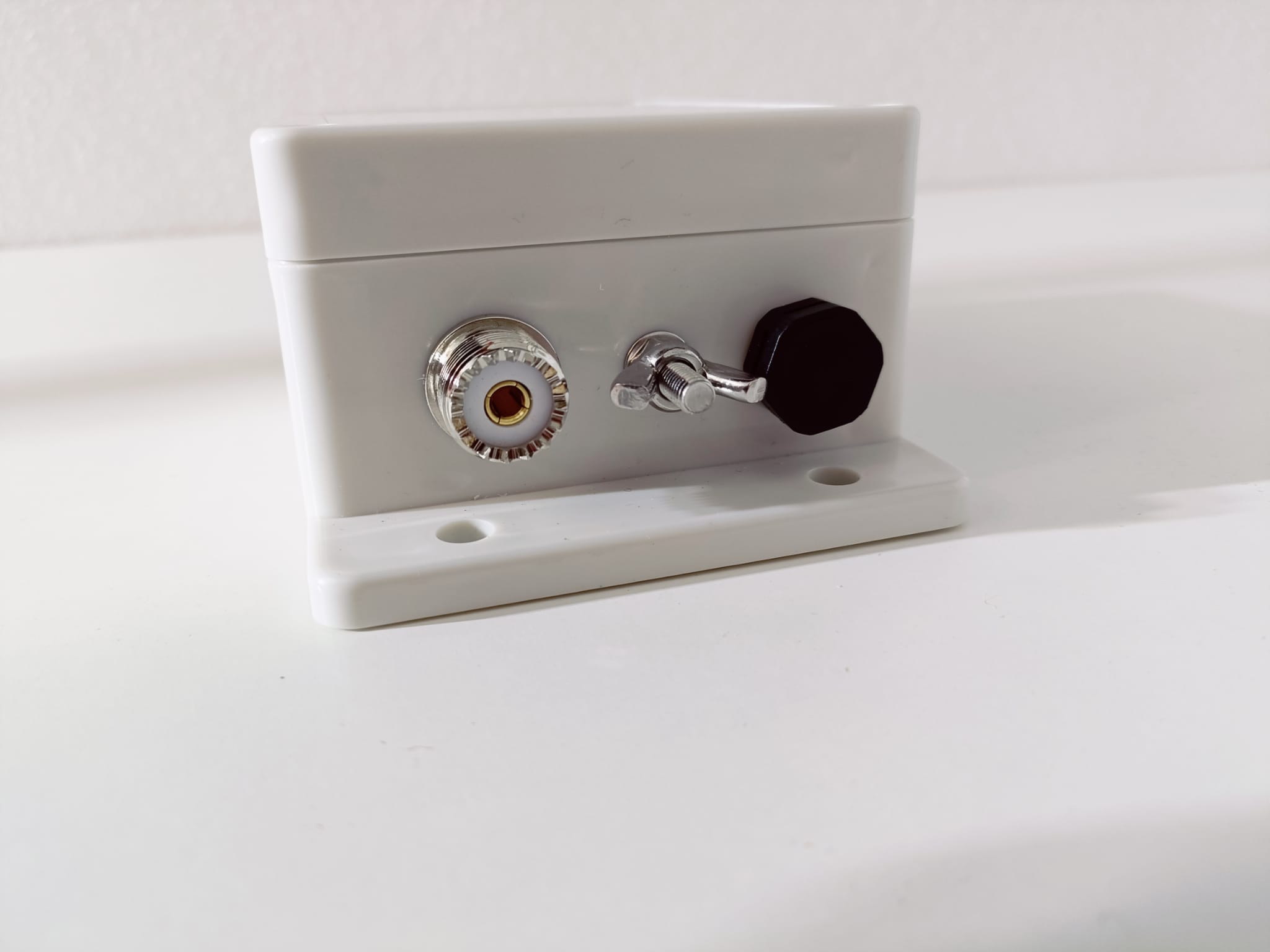

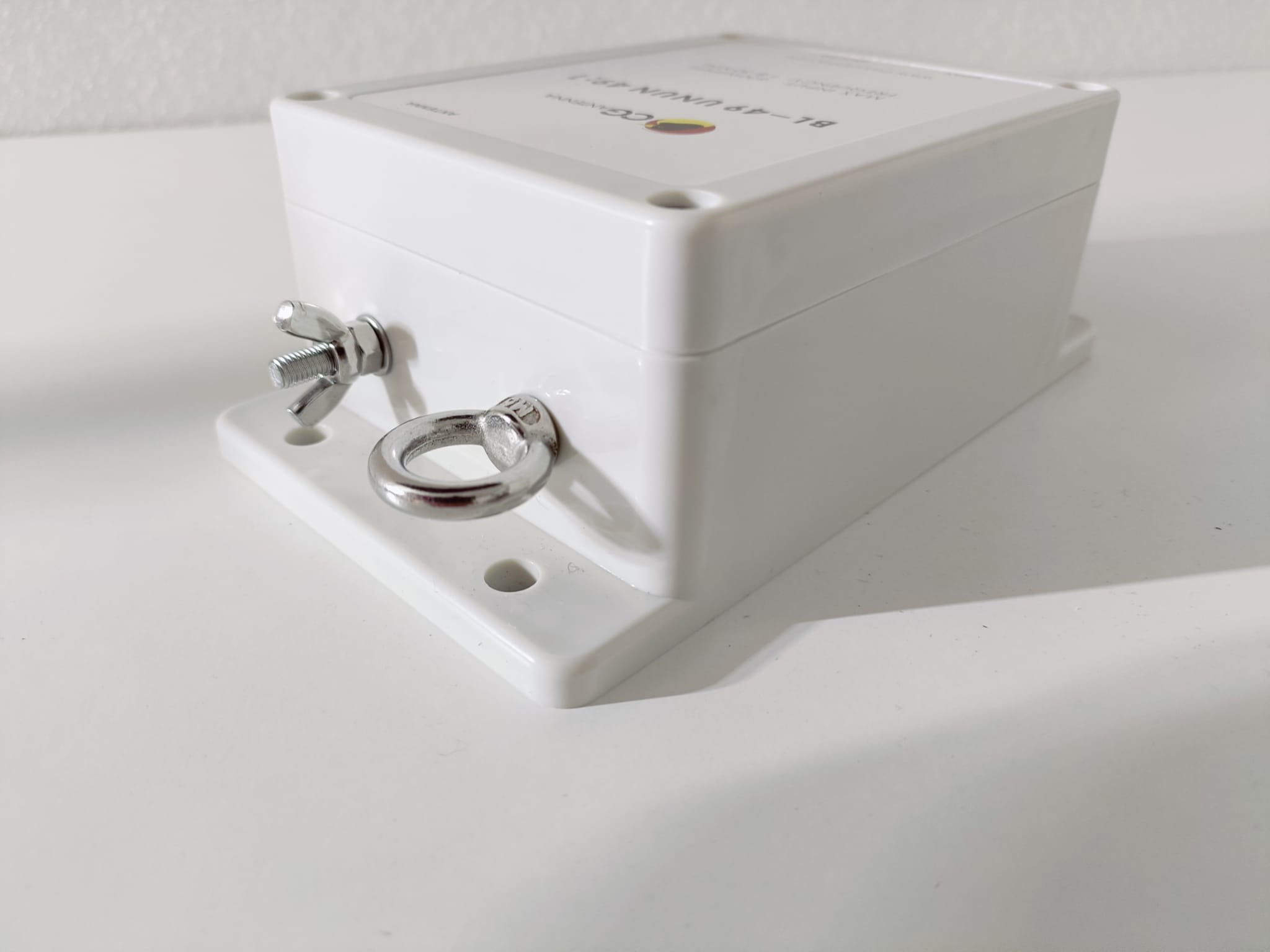

Der Balun ist mit einem großen und leistungsfähigen Ringkern aufgebaut, damit sind bis zu 600 W PEP über den gesamten Kurzwellenbereich (1.8 – 30 MHz) möglich. Das Gehäuse ist wasserdicht und verfügt über ein Ventil um unvermeidliches Schwitzwasser abzuleiten. Durch das Ventil wird verhindert das Insekten den Innenraum als Nistplatz verwenden. Oben am Balungehäuse ist eine Aufhängung vorgesehen, so muß der Antennendraht nicht auch noch den relativ schweren Balun tragen.
Endgespeiste Halbwellenantenne (EFHW) erfreuen sich großer Beliebtheit, weil sie sich einfach aufhängen lassen. Man kann mit so einem 1:49 Balun verschiedene Bauformen für eine EFHW Antenne realisieren, zum Beispiel Monoband oder auch Mehrband-Antennen für die zueinander resonant liegenden Bänder.
Die Abstrahlung einer EFHW Antenne ähnelt der eines Dipols. Die Aufhängung kann als Sloper, abgewinkelt als Inverted-V oder Inverted-L erfolgen, oder auch gerade und parallel zum Erdboden.
Technische Daten
- Impedanz (Ω): 50 Ohm
- Übertragungs-Verhältnis: 1:49
- Balun-Typ: UnUn
- Gewicht: 520g
- Max. Leistung: 600 Watt
- Frequenzbereich: 1,8-30 MHz
- Anschluss: PL
- Abmessungen: BxHxT91x55x152mm
