3% Rabatt bei Bezahlung via "Direkte Banküberweisung"

ZS6BKW Hari Antennen 80-10m 1KW

109,00  (inkl. MwSt. / zggl. Versand)

auf Lager
Beschreibung

ZS6BKW Hari Antennen 80-10m 1KW

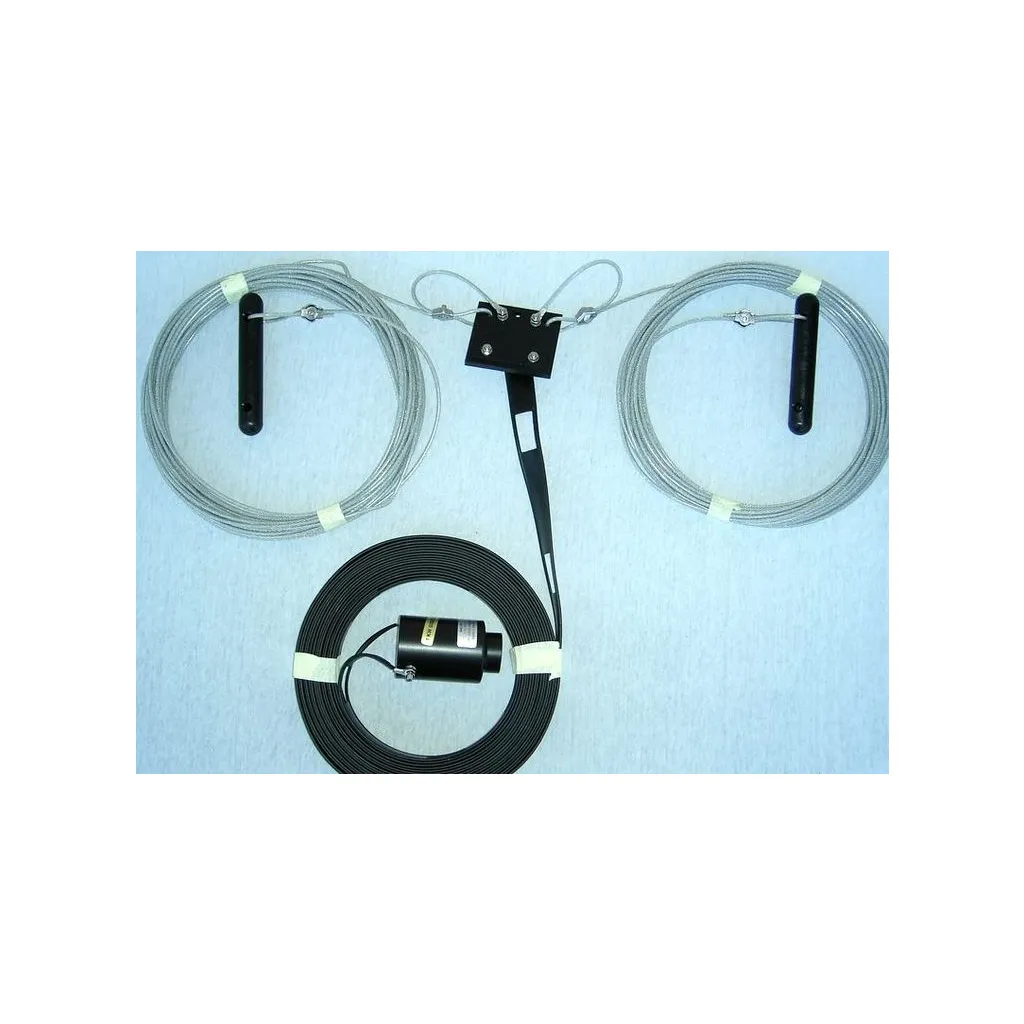

Die G5RV/ZS6BKW Antenne besteht aus dem Dipol und einer Zweidraht-Zuleitung (Hühnerleiter) fester Länge. An die Zuleitung kann ein 50 Ohm Koaxkabel beliebiger Länge angeschlossen werden. Als Übergang zwischen Koax und Hühnerleiter wird entweder eine einfache PL-Buchse oder ein 1:1 Strombalun (aka Mantelwellensperre, Choke) angeboten. Durch diese Anordnung ist diese relativ kurze Antenne auf allen spezifizierten Bändern elektrisch resonant. Das SWR liegt dann im niederohmigen Bereich bei 1:1 bis 1:4.

Die eigentliche Widerstandstransformation findet letztlich im Tuner statt. Da der Tuner neben der Direktanpassung auch Blindanteile kompensieren kann, arbeitet die gesamte Antenne natürlich dann auch auf den nicht resonanten Bändern wie 30 / 17 und 12 m, so dass Allbandbetrieb möglich ist, allerdings mit reduzierter Effizienz.

Bei der ‘normalen’ Version besteht der zugfeste Antennendraht aus 3mm wetterfester Stahllitze mit farbloser Kunststoff-Ummantelung, die Hühnerleiter ist breiter mit 450 Ohm Impedanz.

Die ‘light’ Version verwendet dünneren Stahldraht (2mm) und eine schmale Hühnerleiter mit 300 Ohm Impedanz und ist dadurch noch spürbar leichter. Das macht diese Antenne gut für den Urlaub einsetzbar.

Eine Abwandlung der G5RV-Antenne ist eine sehr ähnliche Konstruktion nach ZS6BKW. Hier wurde der Dipol auf eine kürzere Länge optimiert, dafür ist die Zuleitung länger.

Die G5RV ist zurecht eine sehr beliebte Mehrband bzw. Allband-Antenne. Je nach Länge deckt sie auch 160 oder 80m ab. Die Aufhängungen kann gerade oder abgewinkelt erfolgen, wenn es der zur Verfügung stehende Platz nicht anders zulässt. Die Zuleitung aus Zweidrahtleitung (Hühnerleiter) sollte frei hängen und möglichst rechtwinklig vom Dipol weg geführt werden.

Die normale Version mit 3mm Stahldraht und breiter Hühnerleiter ist für maximal 1000 W Sendeleistung ausgelegt. Die leichtere Version dieser Antenne verwendet dünneren Antennendraht (2mm) und eine schmale Zweidraht-Leitung, hier liegt die maximale Sendeleistung bei 200 W. D.h. alle hier angebotenen 200W-Antennen sind ‘Light’ Versionen.

Gerade die leichten und kürzeren Bauformen dieser Antenne kann man auch gut als Vertikal-Antenne verwenden. Dazu reicht ein leichter GFK-Mast mit 10 oder 12m Höhe. Ein Schenkel des Dipols wird am Mast hoch gelegt, die andere Dipolhälfte dient als ein Radial, die Zuleitung als ein zweites Radial.

Die Abwandlung der G5RV Antenne durch ZS6BKW hat zum Ziel, den Dipol kürzer zu machen, um auch bei geringem Platzbedarf eine effiziente Antenne einsetzen zu können. Dafür ist die Zuleitung etwas länger.

Technische Daten

ZS6BKW Hari Antennen
Antennentyp: Multiband
Länge Zuleitung: 12,2m
Impedanz: 50 Ohm
Länge: 28m
Unterstütze Bänder: 80, 40, 20, 15, 10
Gewicht: 1,37 kg
Balun im Lieferumfang: NEIN
max. Leistung: 1 KW
Anschluss: PL
