TRSWITCH Automatischer Sende/Empfangsumschalter bis 160MHz, 100W

108,00  (inkl. MwSt. / zggl. Versand)

Beeilung, nurmehr 1 übrig.
Highlights:
Artikelnummer: 3619 Kategorien: ,
Beschreibung

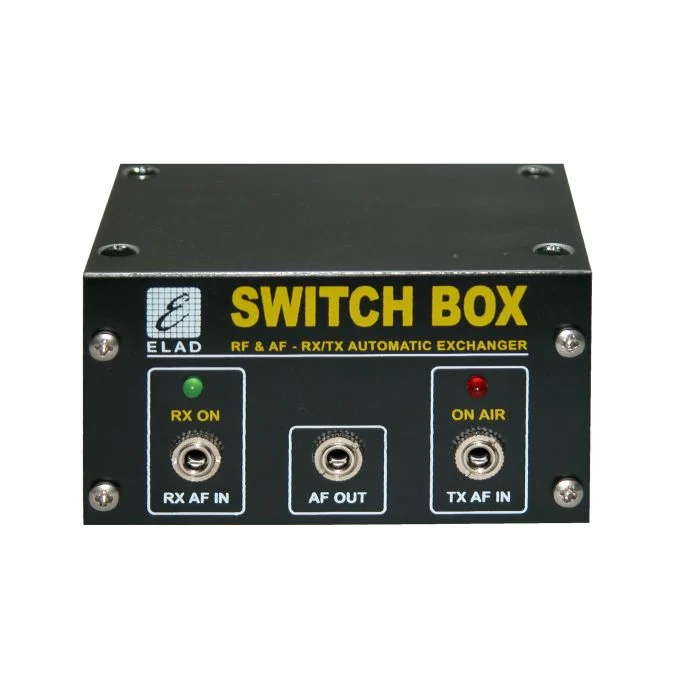

TRSWITCH Automatischer Sende/Empfangsumschalter bis 160MHz, 100W

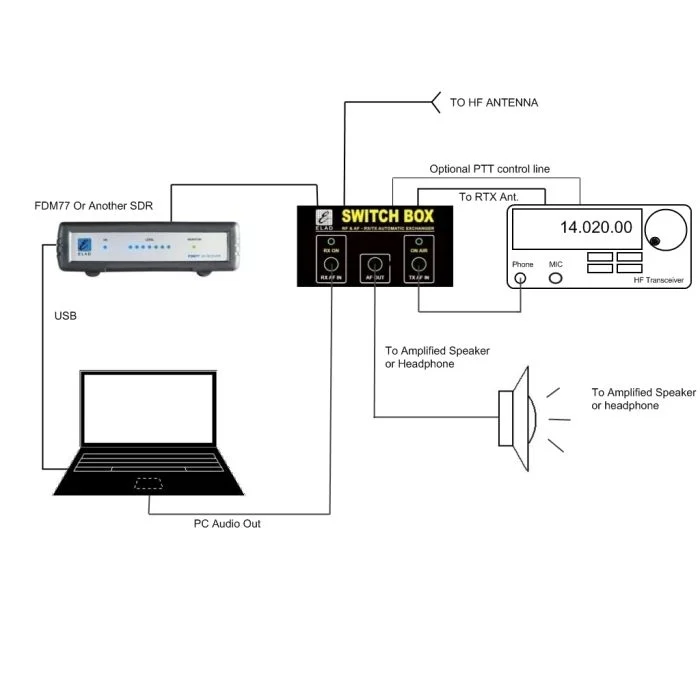

Wer zum komfortablen Empfang einen Scanner oder ein modernes SDR wie CIAORADIO oder PERSEUS verwendet, aber mit dem Stationstransceiver senden will benötigt einen Antennenumschalter, der die Antenne bei anliegendem Sendesignal blitzschnell auf den Transceiver schaltet.

TRSWITCH erfüllt diese Aufgabe. Der Schalter hat einen Eingang für die Antenne sowie zwei Ausgänge für Empfänger und Sender. Die Umschaltung erfolgt entweder automatisch bei anliegender HF (ab 10mW) bzw. über eine PTT-Leitung.

TRSWITCH hat zusätzlich einen NF-Umschalter: unter Verwendung eines externen Lautsprechers wird so der Empfänger bei Sendung stummgeschaltet und stattdessen der CW-Mithörton auf den Lautsprecher gegeben. Der Empfängerausgang wird bei Sendung geerdet, eingebaut ist ferner eine Blitzschutzpatrone. Ohne Betriebsspannung ist aus Sicherheitsgründen die Antenne auf den Transceiver geschaltet.

TRSWITCH arbeitet im Frequenzbereich DC-160 MHz, die Durchgangsdämpfung bei 160 MHz ist 0,2 dB. Maximale Sendeleistung ist 100 Watt, als Versorgungsspannung wird 13,8V bei 200mA benötigt.

Technische Daten

  • Impedanz: 50 Ω
  • Frequenzbereich: DC – 160MHz
  • max. Sendeleistung: 100W
  • Umschaltschwelle: < 10mw (1.8mhz-30mhz)
  • Einschaltzeit: < 20ms
  • Abfallverzögerung: < 190ms
  • Einfügedämpfung: < 0.3db @144mhz (0.2db typ.)
  • Übersprechdämpfung: > 38 dB @144MHz (40 dB typ.)
  • Stromversorgung: 13.8V DC 200mA
  • Anschluss: 2 x PL Buchse, 1x BNC Buchse
  • Ein und Ausgänge: 2:1
  • Fernsteuermöglichkeit: JA
