ICOM IC-7760 – 200 W HF+50 MHz Transceiver
Leistungsstarkes und sauberes Sendesignal für hohe Signalstärke bei Wettbewerben und bei der DX-Jagd!

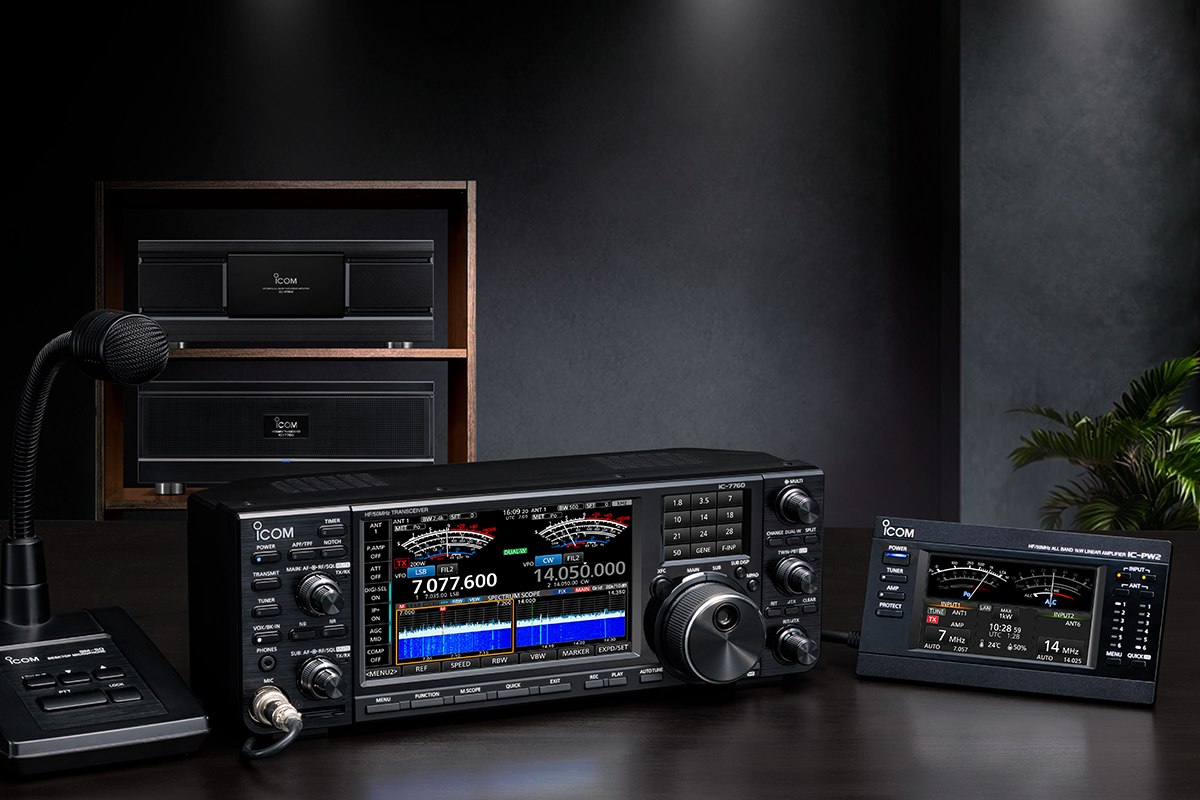

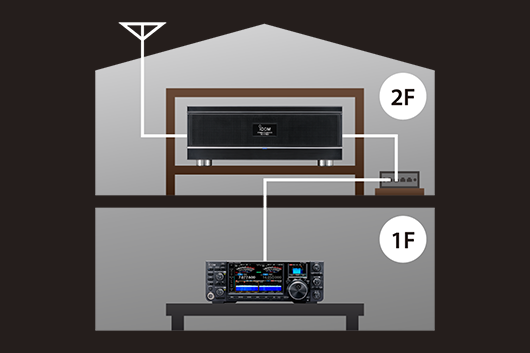

In der heutigen vernetzten Welt führt der IC-7760 ein neues vernetztes System ein, das aus einem Fernsteuerkopf und einem HF-Deck besteht, die mit einem handelsüblichen Steuerkabel (LAN) verbunden sind. Dieses Konzept erhöht die Flexibilität Ihrer Stationsinstallation und schafft mehr Platz auf dem Schreibtisch, indem das HF-Deck in einem Bereich näher am Antennenspeisepunkt platziert wird. Zusätzlich zur Direktverbindungsfunktion zwischen Steuerkopf und HF-Deck können Sie Ihr Heimnetzwerk nutzen, um jeden Tisch zu Ihrem Heimarbeitsplatz zu machen, und ein PC ist nicht erforderlich!

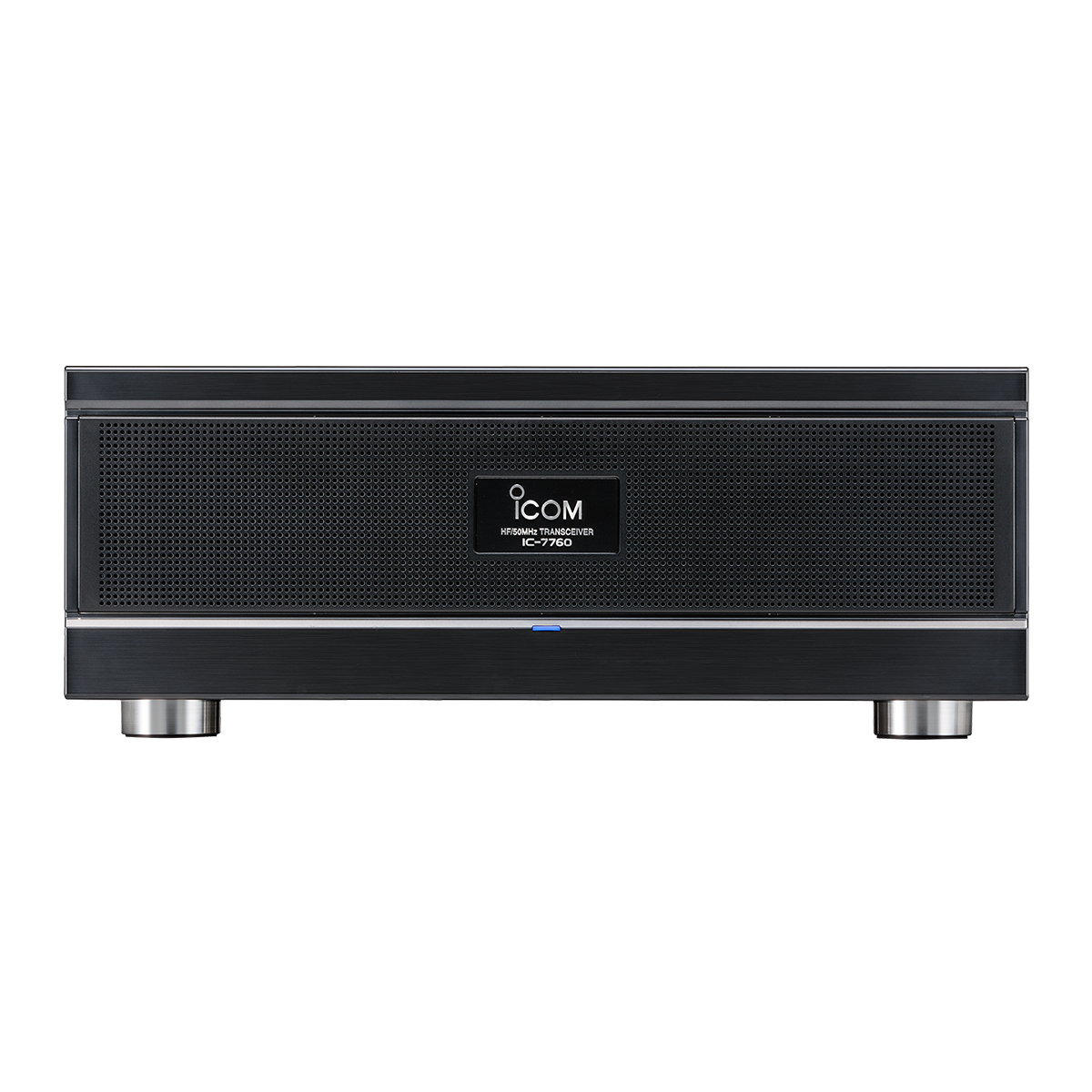

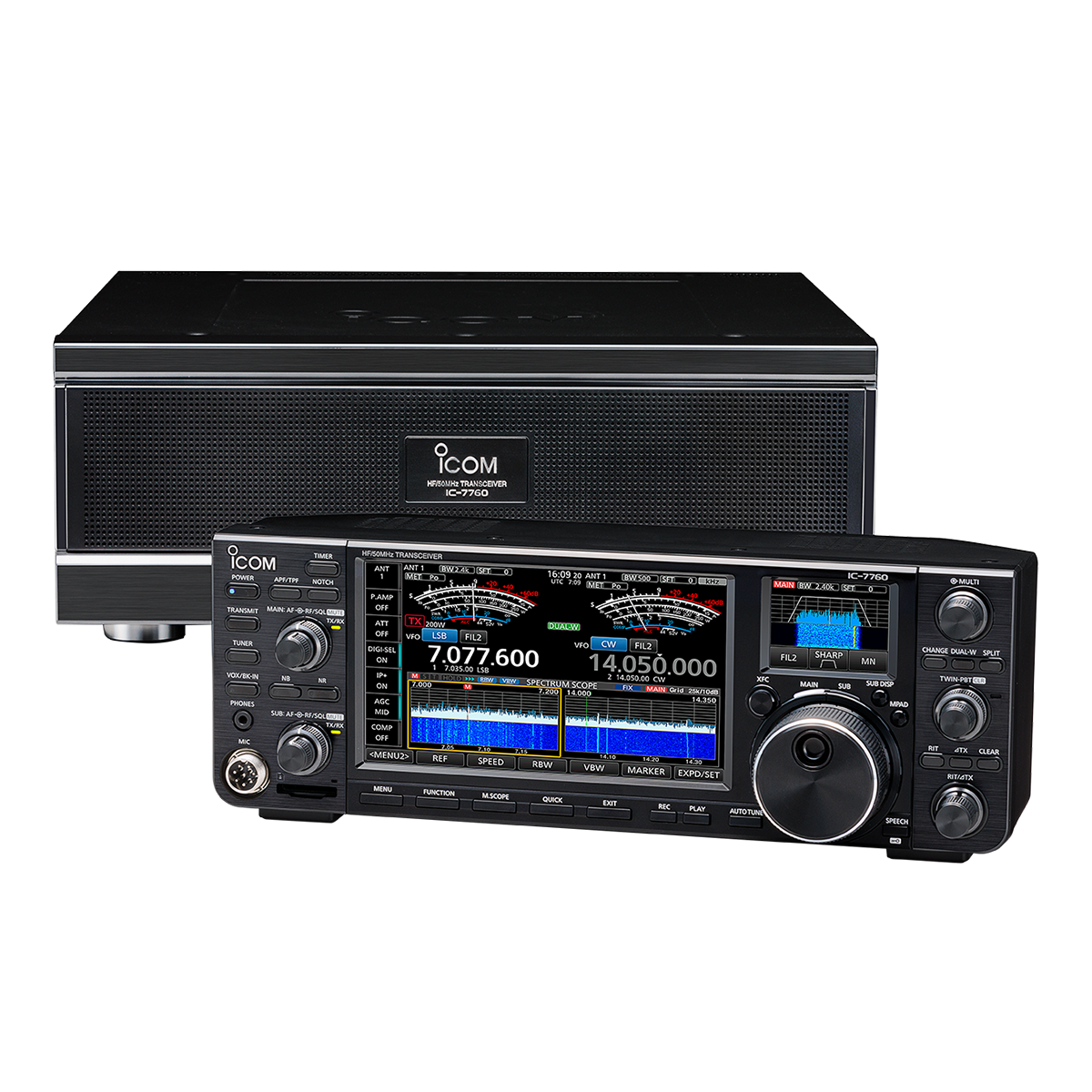

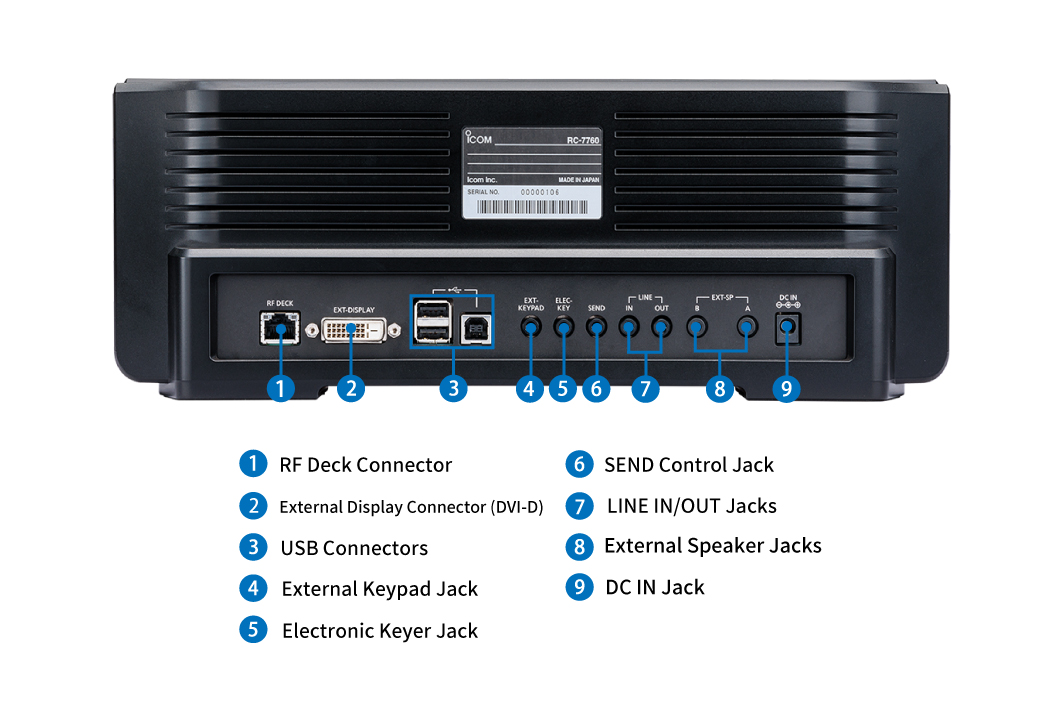

Der IC-7760 besteht aus einem separaten Fernbedienungskopf und einem HF-Deck und wird über ein LAN-Kabel miteinander verbunden. Dies erhöht die Flexibilität der Installation. Ein Steuerkabel (3 m, 9,8 ft) wird mit dem Transceiver geliefert, und ein handelsübliches LAN-Kabel* kann verwendet werden, um das HF-Deck an einem weiter entfernten Ort zu installieren. Dadurch kann das HF-Deck in einem Rack oder an einem anderen Ort außerhalb des Schreibtischs der Station aufgestellt werden, wodurch eine ruhige Arbeitsumgebung ohne den Lärm des Lüfters entsteht, der die vom HF-Deck erzeugte Wärme ableitet. Der IC-7760 kann über ein kabelgebundenes Heim-LAN-Netzwerk* mit dem Steuerkopf und dem HF-Deck verbunden werden. Dies gibt dem Benutzer noch mehr Flexibilität beim HF-Deck. Aufgrund seiner einfachen Konfiguration, für die kein PC erforderlich ist, kann der Steuerkopf des 7760 überall im Haus aufgestellt und nicht nur von der Hütte aus, sondern auch vom Wohnzimmer usw. aus bedient werden, solange eine LAN-Verbindung verfügbar ist. Die Kommunikation zwischen dem Steuerkopf und dem RF-Deck hängt von der Netzwerkumgebung ab, in der es verwendet wird. Gigabit-Ethernet ist erforderlich. Der Steuerkopf kann in einem anderen Netzwerksegment als das RF-Deck verwendet werden, beispielsweise über einen Netzwerk-Switch.
Der IC-7760 verfügt von der Antenne bis zum Lautsprecher über unabhängige MAIN/SUB-Empfänger, so dass ein Empfängerabschnitt keinen Einfluss auf den anderen hat und der gleichzeitige Empfang zweier Signale in unterschiedlichen Bändern/Modi mit identischer Leistung ermöglicht wird. Wie beim IC-7851 ermöglichen Dual-Spektrum-Oszilloskope die gleichzeitige Anzeige der MAIN- und SUB-Bänder, sodass der Bediener die sich ändernden Bandbedingungen erkennen kann. Der IC-7760 verwendet das RF-Direktabtastsystem, bei dem RF-Signale direkt in digitale Signale umgewandelt und die Signale von einem FPGA (Field Programmable Gate Array) verarbeitet werden. Dieses System vermeidet nichtlineare Verzerrungen, die während der analogen Signalverarbeitung in Mischstufen auftreten. Darüber hinaus kann der IC-7760 durch den Einsatz von DSP-Einheiten sowohl im RF-Deck als auch im Steuerkopf komplexe Audiopfad-Umschaltungen aufgrund verschiedener Schnittstelleneingänge und -ausgänge bewältigen und gleichzeitig die Verzögerung in einer Heim-LAN-Umgebung minimieren.
Der DIGI-SEL (Digital Pre-selector) ist äußerst effektiv bei der Unterdrückung starker Signale außerhalb des Bandes, wie sie beispielsweise von Rundfunksendern oder im Multi-Multi-Betrieb kommen. Bei herkömmlichen Modellen (wie IC-7850/51 oder IC-7610) befand sich die DIGI-SEL-Schaltung kurz hinter dem HF-Eingang (Antenne), um Signalverzerrungen durch Störungen außerhalb des Bandes zu verhindern. Selbst wenn der Vorverstärker eingeschaltet war, konnte das Rauschmaß (Empfängerempfindlichkeit) nicht verbessert werden, da DIGI-SEL aufgrund seiner schmalen Bandbreite einen Einfügungsverlust aufwies. Beim IC-7760, einem System mit direkter Abtastung, verhindert DIGI-SEL Überlauf (OVF) aufgrund unerwünschter Signale außerhalb des Bandes und nicht aufgrund von Signalverzerrungen, und der Vorverstärker nutzt den A/D-Wandler, um seinen Dynamikbereich voll auszunutzen. Wenn der Vorverstärker im IC-7760 eingeschaltet ist, verstärkt der Vorverstärker zuerst das beabsichtigte Signal, dann filtert DIGI-SEL unerwünschte Signale außerhalb des Bandes heraus. Dadurch ist es möglich, dass der Vorverstärker mit DIGI-SEL zusammenarbeitet.
Während das Vorgängermodell die HF-Bänder mit einem 9-fachen BPF (Bandpassfilter) abdeckte, verwendet der IC-7760 in den HF-Bändern einen 11-fachen BPF. Darüber hinaus dämpft der BPF durch den Einsatz scharfer, auf jedes Amateurband spezialisierter Filter effektiv Störsignale außerhalb des Bandes in der HF-Stufe und verhindert Überlauf am A/D-Wandler.
Die DPD-Funktion korrigiert nichtlineare Verzerrungen am Endverstärker, indem sie vorab eine inverse Verzerrung anwendet. So wird eine saubere Signalübertragung bei gleichzeitig 200 W hoher Ausgangsleistung erreicht. In Kombination mit dem IC-PW2* funktioniert die DPD-Funktion auch am 1 kW-Ausgang.
Der IC-7760 verwendet im PA-Bereich einen 450 W-Klasse 65 V LDMOS-FET, kombiniert mit einem großen Kühlkörper und einem effektiven Kühlsystem, um einen großzügigen 200 W-Vollleistungsbetrieb* zu erreichen. Ein kontinuierlicher FT8-Modus-Betrieb ist ebenfalls möglich. Darüber hinaus werden Modulation und Frequenzumwandlung durch digitale Signalverarbeitung vorgenommen, der D/A-Wandler gibt die Sendefrequenz direkt aus und erreicht so das reinste Übertragungs-C/N. Durch die Verwendung eines 450 W-FET-Geräts mit 200 W Leistung erreicht der PA hervorragende IMD-Eigenschaften.
Der IC-7760 verfügt als erstes Modell unserer 200-W-Modelle über einen internen Antennentuner mit mechanischem Relais. Er ermöglicht eine schnellere Abstimmung als der herkömmliche Typ mit variablem Kondensator. Nach der Abstimmung werden die Anpassungsinformationen automatisch abgerufen, wenn die Frequenz das nächste Mal ausgewählt wird, was sanfte Bandwechsel und Mehrbandbetrieb ermöglicht.

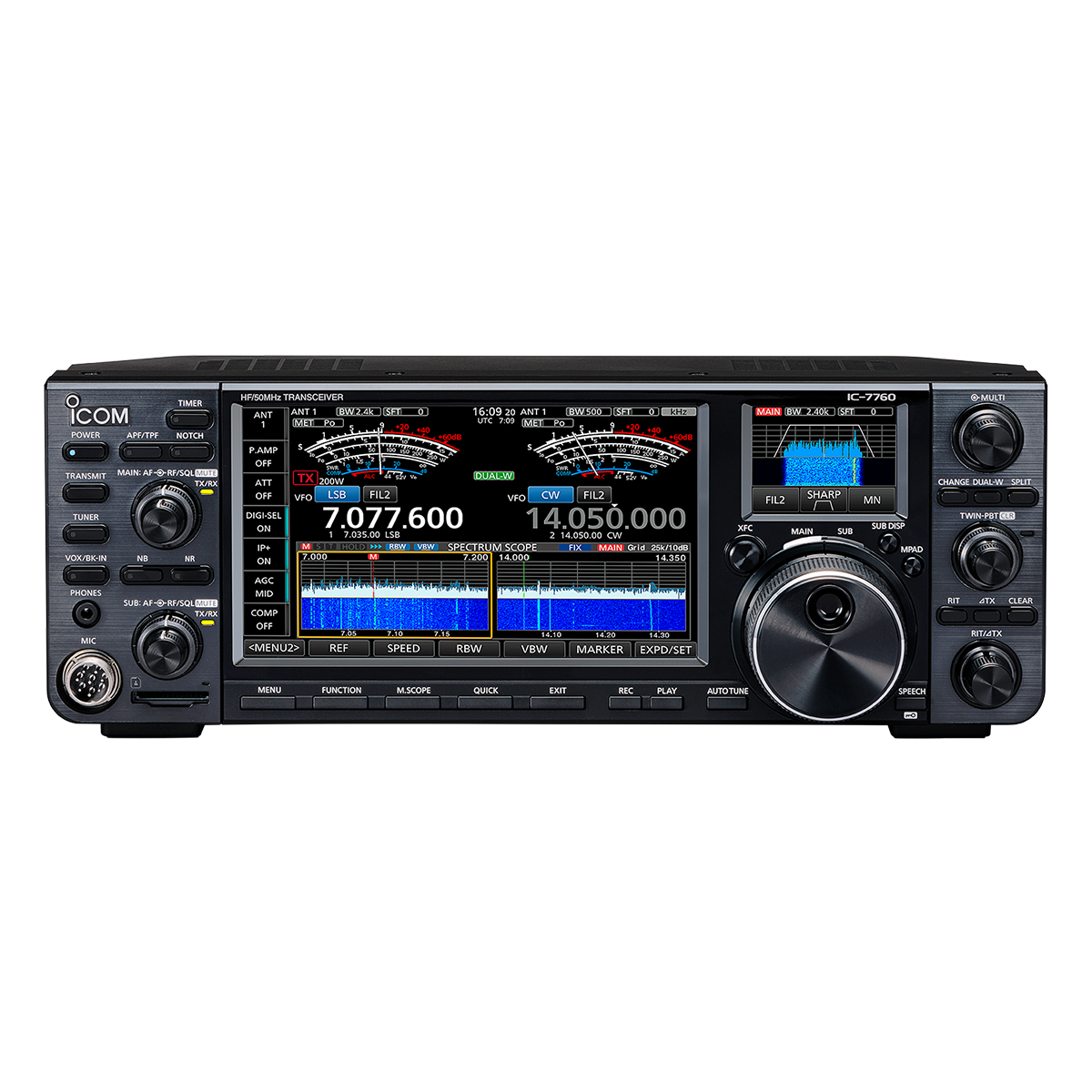

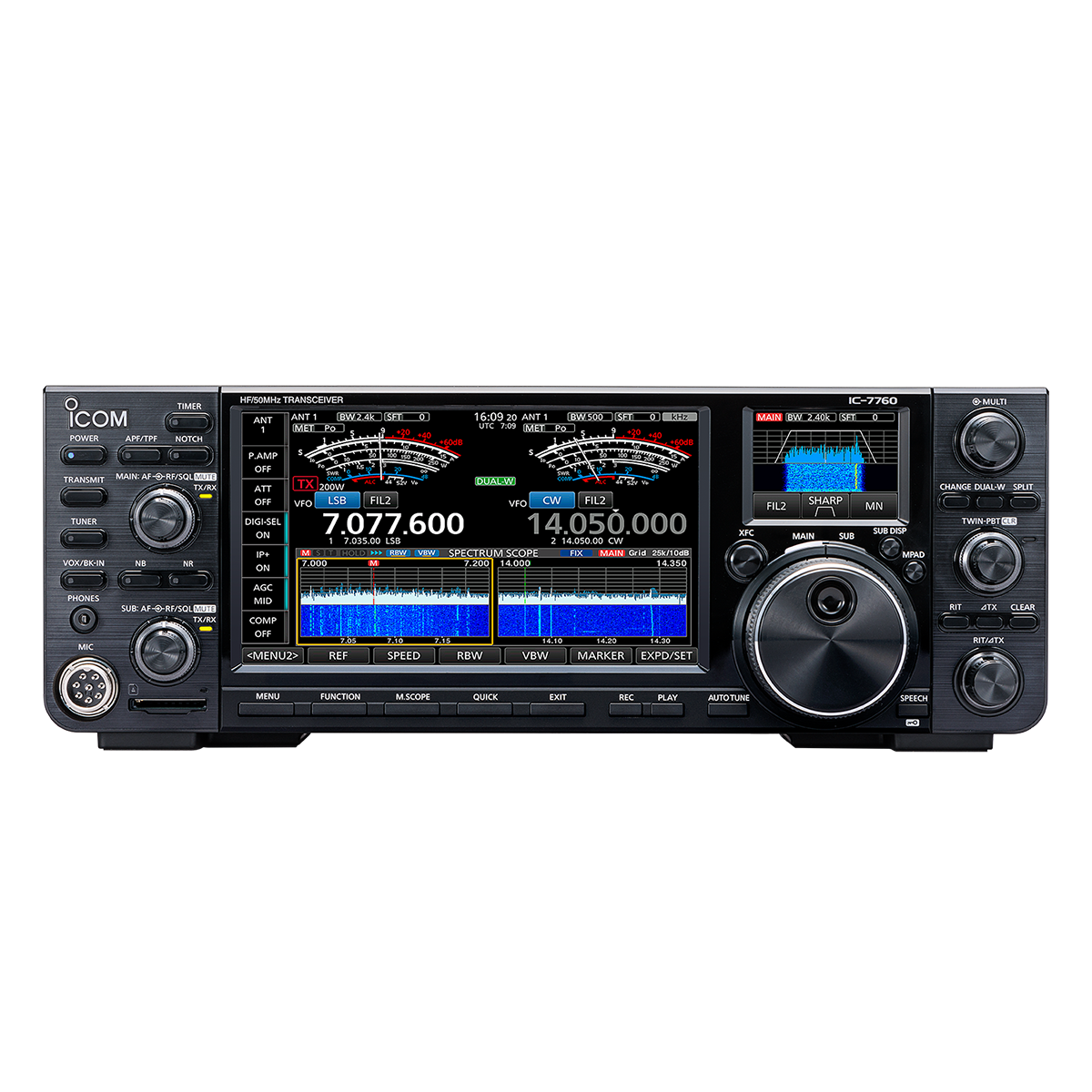

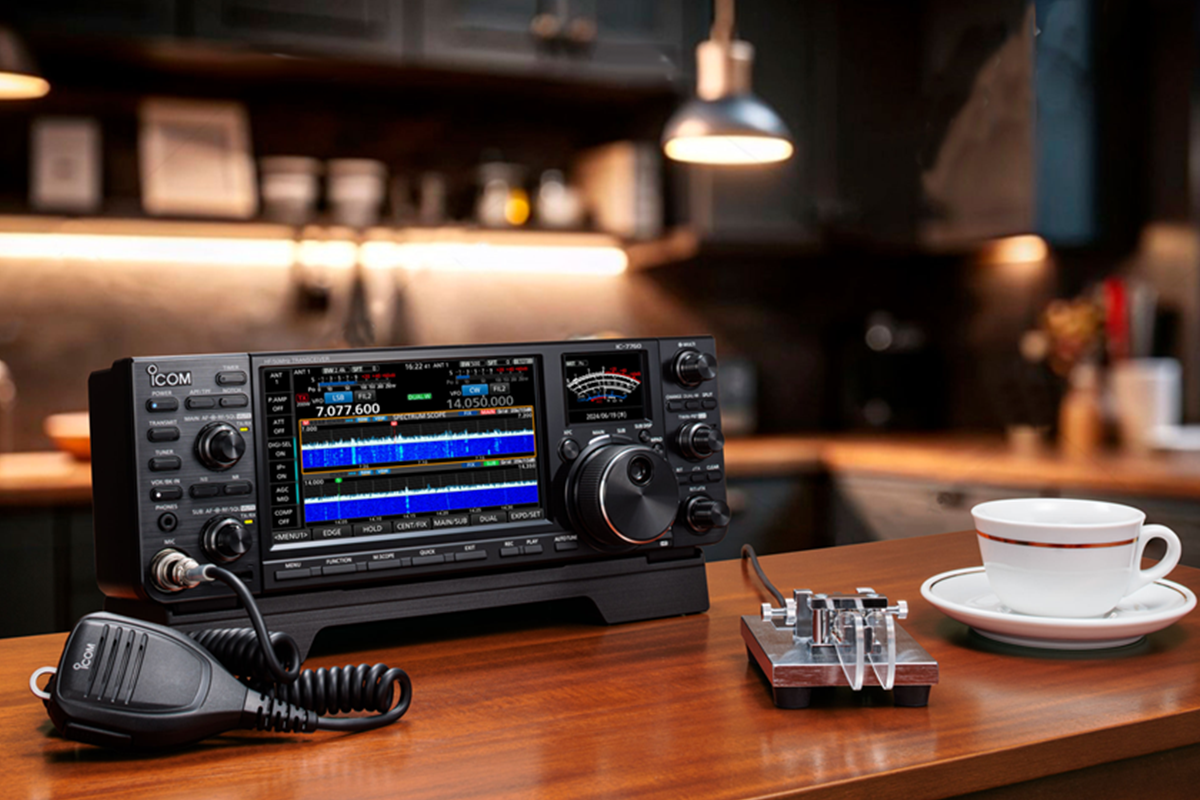

Der IC-7760-Steuerkopf verfügt über zwei Haupt- und Nebendisplays. Die Displays sind ein 7 Zoll breites Hauptdisplay (800 × 480 Pixel, WVGA) und ein 2,4 Zoll großes Nebendisplay (320 × 240 Pixel). Beide Displays sind Touchscreens. Das Hauptdisplay zeigt die für den Betrieb erforderlichen Informationen an, darunter die MAIN/SUB-Betriebsfrequenzen, den Einstellungs-/Betriebsstatus jeder Funktion sowie das Spektrumskop, das S-Meter und RTTY/PSK31/63-Dekodierungsmeldungen.

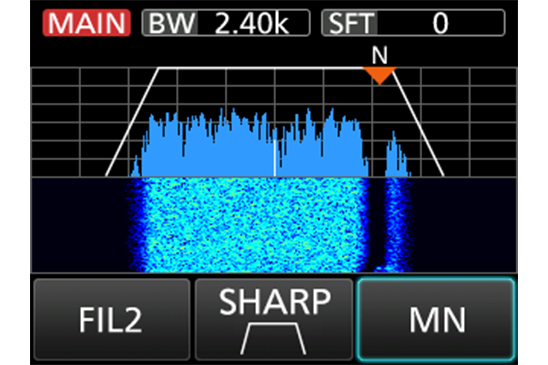

Das 2,4-Zoll-Subdisplay kann die Filtereinstellungen, verschiedene Anzeigen und ein Bandstapelregister anzeigen. Der Filtereinstellungsbildschirm kann die Durchlassbandbreite des IF-Filters und die Form des IF-Filters überlagert auf dem Durchlassbandsignal des IF-Filters anzeigen. Diese Funktion zeigt Ihnen sichtbare Bilder von zwei PBTs und manuellen Kerbeffekten. Die verbesserte Sichtbarkeit der Informationen verbessert die Bedienbarkeit und sorgt für einen reibungsloseren Betrieb.

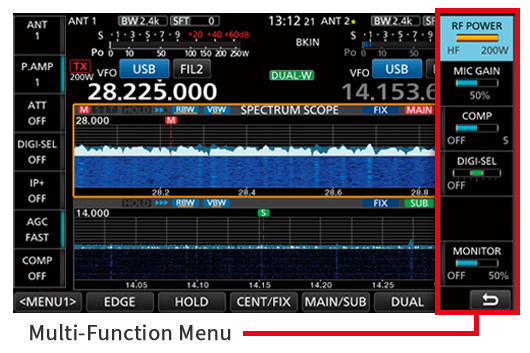

Das Dual Spectrum Scope bietet eine hervorragende Sweep-Geschwindigkeit, Auflösung und einen großen Dynamikbereich von 100 dB mit kombinierter FPGA-, DSP- und CPU-Verarbeitung für Haupt- und Nebenbänder. Es kann auch zwei verschiedene Bänder gleichzeitig überwachen, was für die Überwachung von Bedingungen und während Wettbewerben nützlich ist. Dual-Scopes können je nach Situation und Bedarf von links nach rechts oder von oben nach unten angezeigt werden. Im Continuous SCROLL-Modus ist auf dem Scope-Bildschirm eine große Bandbreite von über 1 MHz zu sehen. Die Wasserfallanzeige zeigt Änderungen im Frequenzspektrum vertikal an, sodass der Benutzer ein schwaches Signal finden kann, das mit dem Spectrum Scope nur schwer zu erkennen ist. Erhöht die QSO-Möglichkeiten, ohne schwache DX-Stationen zu verpassen.
Der Audio-Scope-Bildschirm zeigt die Frequenzkomponenten des gesendeten und empfangenen Signals auf dem FFT-Scope und seine Wellenformkomponenten auf dem Oszilloskop. Mit dem Audio-Scope können Sie Signaleigenschaften wie Mikrofonkompressorpegel, Filterbreite und Sperrfilter einfach überwachen. Sie können empfangene CW-Tastwellenformen im Oszilloskop überwachen.
Der IC-7760 ist außerdem mit zwei Lautsprechern ausgestattet. Durch die Trennung des MAIN/SUB-Audios in linke und rechte Lautsprecher wird die Unterscheidung des Audios im Dualwatch-Betrieb verbessert. MAIN/SUB-Audio kann für Stereo- oder Mono-Ausgabe von beiden Lautsprechern eingestellt werden.

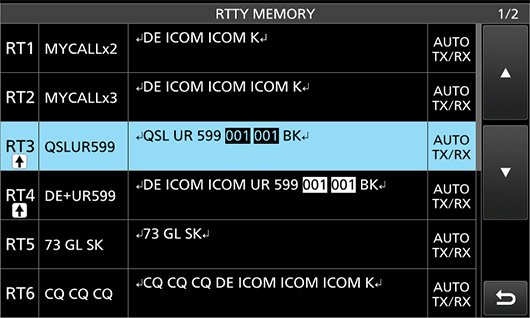

Diese Funktion ist bei CW- und RTTY-Wettbewerben sehr nützlich. Bei jeder Übertragung des vorprogrammierten Speichers wird die Seriennummer automatisch ab 001 hochgezählt. Die Seriennummer kann an mehreren Stellen eingestellt werden, um sicherzustellen, dass die Wettbewerbsnummer zuverlässig kopiert wird.

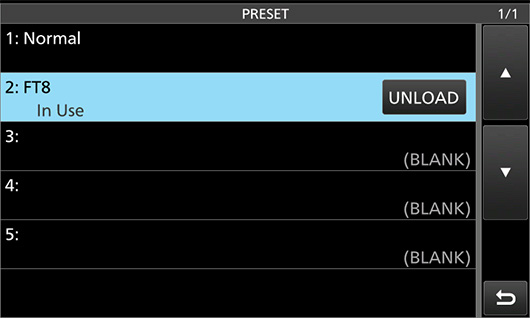

FT8 wurde mit dem IC-7300 eingeführt und wird weltweit im Alltagsbetrieb sowie bei DX-Peditionen aktiv eingesetzt. FT8 lässt sich ganz einfach einrichten, indem man es aus dem [Preset]-Speicher auswählt und alle notwendigen Elemente auf einmal einstellt. Wenn Sie von FT8 zu den normalen Einstellungen zurückkehren, wählen Sie für einen reibungslosen Übergang einfach den [Normal]-Speicher. Darüber hinaus können bis zu 3 [Preset]-Speicher in SSTV-Voreinstellungen geschrieben werden, sowie zukünftige neue digitale Modi, die unterstützt werden sollen.
TOP MERKMALE
RX-Antenne
- BNC-RX IN/OUT-Anschlüsse für eine Empfängerantenne oder einen externen BPF/Vorverstärker-Anschluss
CW-Modus
- FPGA-gesteuerte CW-Keying-Wellenformung
- Elektronischer Multifunktions-Keyer
- CW-Tonhöhenregelung von 300 Hz bis 900 Hz (5-kHz-Schritte)
- Auto-Repeat-Funktion
- Normaler oder kurzer Morsezahlenstil
- Doppel-Tastenbuchsensystem
- Vollständiger Einbruch und Teileinbruch
- Automatische CW-Abstimmung
- APF-Funktion (Audio Peak Filter) mit einstellbarer Filterform, -breite und AF-Pegel
- 136-kHz-Bandbetrieb (nur EUR-Version)
Empfänger
- 30 kHz ~ 60 MHz Empfänger (Einige Frequenzen sind nicht garantiert.)
- Zwei Arten von Vorverstärkern
Vorverstärker 1: Verbessert die Intermodulation
Vorverstärker 2: Vorverstärker mit hoher Verstärkung - 3 dB ~ 45 dB variabler Dämpfer (3 dB-Schritte)
- Die IP+-Funktion verbessert die Leistung des Schnittpunkts 3. Ordnung
- Haupt-/Subband-Tracking-Funktion für Diversity-Empfang
- Twin-Peak-Audiofilter für den RTTY-Modus
- RTTY/PSK-Encoder und -Decoder
- Einstellbare AGC-Zeitkonstante von 0,1 bis 6 Sekunden (FM-Modus ist fest)
Sender
- TX-Monitorfunktion
- Leistungsregelung für alle Modi
- VOX-Funktion (Voice Operated Transmission)
- Transverter-Anschluss vom Typ BNC
- Mikrofon-Equalizer
- Einstellbare Sendebandbreite
- 50 CTCSS-Töne
- Sendeleistungsbegrenzungsfunktion für jedes Band
Betrieb
- Notizblock speichert bis zu 10 Betriebsfrequenzen und Modi
- Quick-Split-Funktion
- Schnelle Dualwatch-Funktion
- HF-Verstärkung und Rauschsperre über einen Drehknopf regelbar
- RIT und ⊿TX variabel bis 9,999 kHz
- UTC/lokale Uhr und Timerfunktion
- 1 Hz Tonhöhenabstimmung und Anzeige
- Wählsperrenfunktion
- Einstellbare Hauptwählscheibenbremse
- Externe Lautsprecherbuchsen für Haupt- und Sub-Receiver
- Bildschirmschonerfunktion

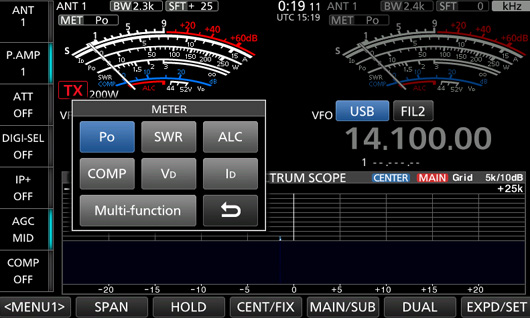

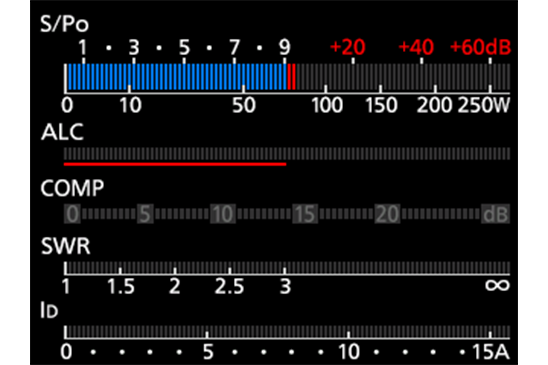

- Multifunktionsmessgerät (S-Meter, Power, ALC, COMP, SWR, Id, Vd und TEMP)
- Auto-Tuning-Schrittfunktion
- AH-730 externe Antennentuner-Steuerung (Wenn der AH-730 angeschlossen ist, wird die Ausgangsleistung des angegebenen Antennenanschlusses automatisch auf 100 W oder weniger eingestellt)
- MAIN/SUB AF Stummschaltung
- Einstellbare LCD/LED-Hintergrundbeleuchtung

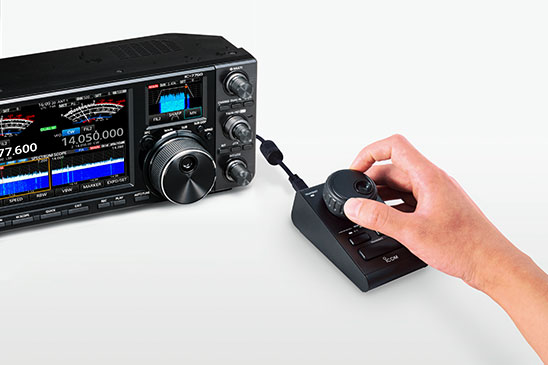

- USB-Anschluss für optionalen RC-28-, Tastatur-, Maus- und USB-Flash-Laufwerk-Anschluss
Technische Daten
- Frequenzbereich RX: 0,030 ~ 60,00 MHz
- Frequenzbereich TX: 0,1357 ~ 0,1378, 1,810 ~ 1,999, 3,500 ~ 3,800, 7,000 ~ 7,200, 10,100 ~ 10,150, 14,000 ~ 14,350, 18,068 ~ 18,168, 21,000 ~ 21,450, 24,890 ~ 24,990, 28,000 ~ 29,700, 50,000 ~ 52,000 MHz
- Betriebsarten: USB, LSB, CW, RTTY, PSK31/63, AM, FM

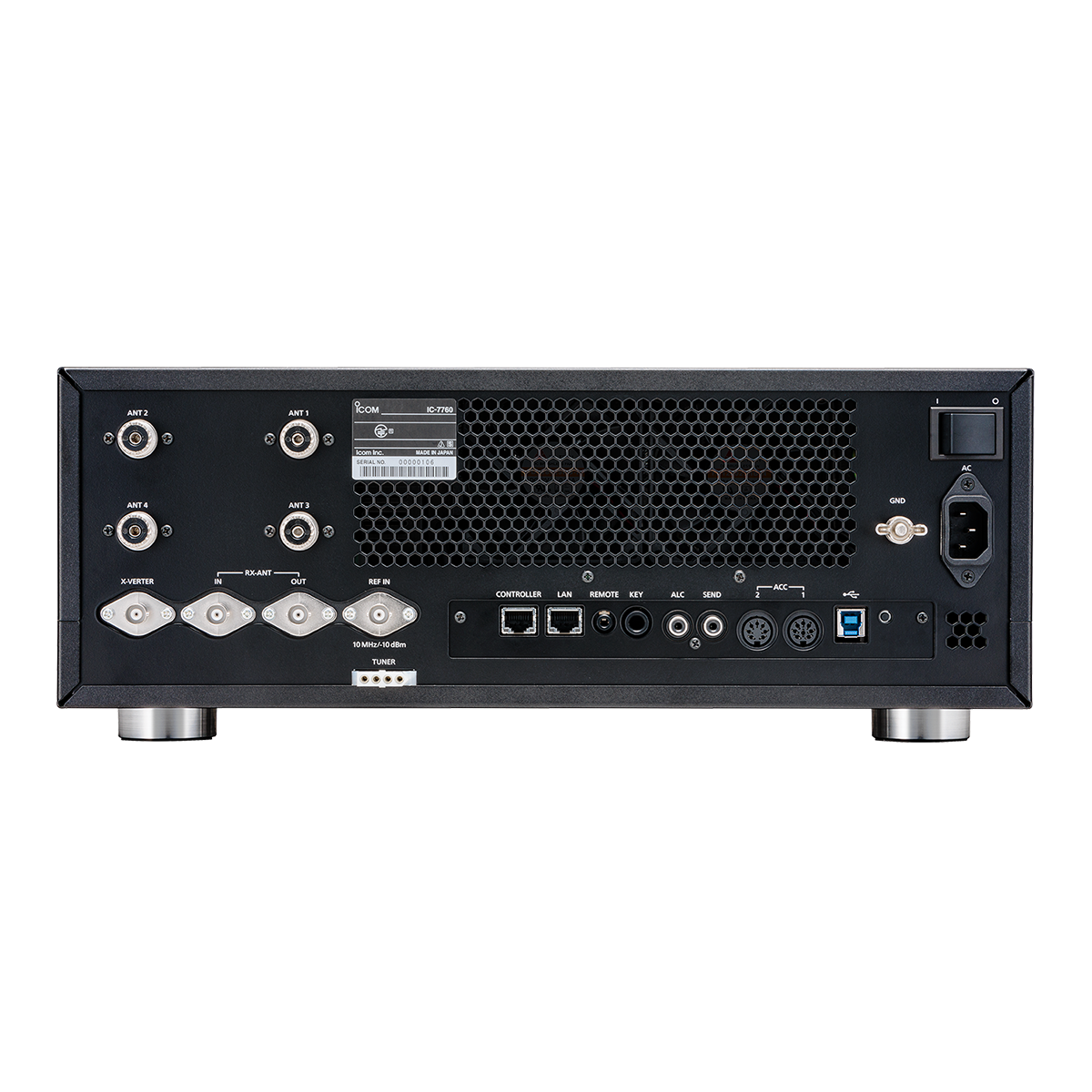

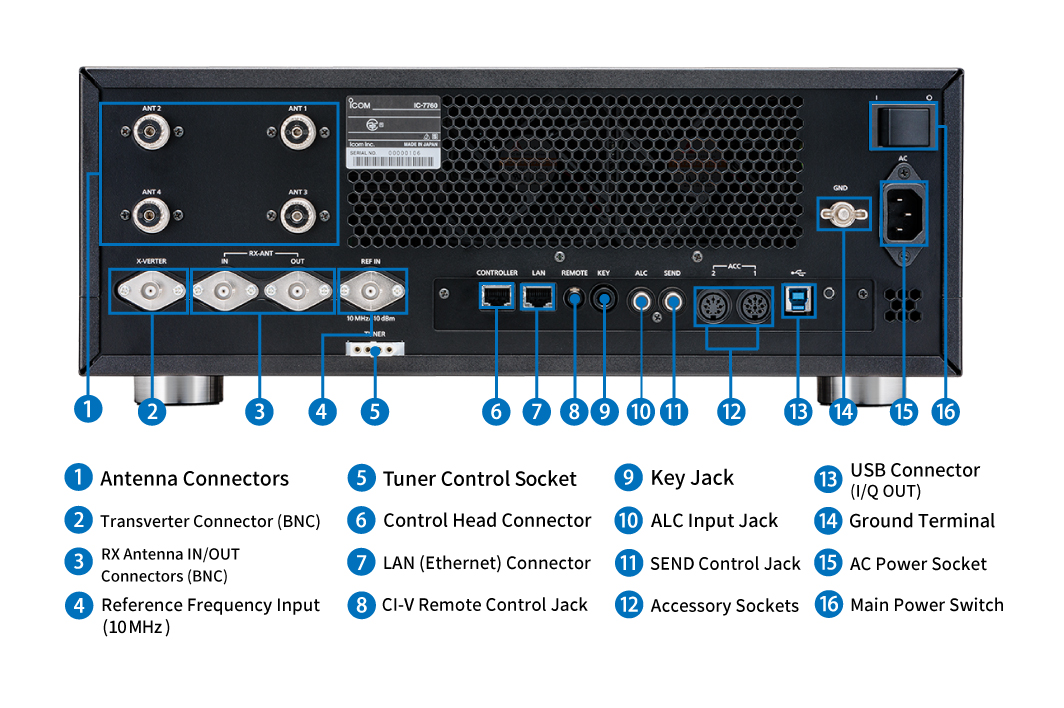

- Antennenanschlüsse: SO-239 × 4 (50 Ω unsymmetrisch, Tuner AUS), BNC × 1 (RX-Antenneneingang/-Ausgang)
- Stromversorgung HF-Deck: 90 bis 264 V Wechselstrom
- Stromversorgung Steuerkopf: 15,0 V DC ±0,75 V (mit BC-267A/E)
- Stromverbrauch TX: 800 VA
- Stromverbrauch RX: HF-Deck + Steuerkopf – 150 VA typisch (Standby/Max. Audio), Steuerkopf – 3,0 A (Max. Audio, bei 15,0 V DC)
- Betriebstemperaturbereich: 0°C bis 50°C; 32°F bis 122°F
- Frequenzstabilität: Weniger als ±0,5 ppm (0 °C – 50 °C; 32 °F – 122 °F)
- Frequenzauflösung: 1 Hz
- Abmessungen (B×H×T): HF-Deck: 425 × 149 × 442 mm; 16,7 × 5,9 × 17,4 Zoll, Steuerkopf: 340 × 118 × 103,5 mm; 13,4 × 4,6 × 4,1 Zoll
(ohne vorstehende Teile) - Gewicht: HF-Deck: ca. 15,8 kg; 34,8 lb, Steuerkopf: ca. 2,3kg
- Ausgangsleistung (HF/50 MHz): 1 bis 200 W / 0,25 bis 50 W (SSB/CW/FM/RTTY/PSK)
- Tuner, Frequenzbereich: 1,8 ~ 50 MHz Bänder
- Impedanzbereich: 16,7 ~ 150 Ω unsymmetrisch (weniger als 1:3 VSWR)
Lieferumfang
- Steuerkopf
- Netzkabel
- Netzteil, BC-267A/E
- Ethernet-Kabel, 3,0 m, 9,8 ft
- Tischständer
- Stecker
WEITERE DATEN / INFORMATIONEN FOLGEN IN KÜRZE!
