Highflexx 7 – Koaxialkabel 50 Ohm
Highflexx 7 ist ein verlustarmes, hochflexibles Koaxkabel (rotortauglich) mit extrem hohem Schirmungsmaß. Die geringe Dämpfung des Highflexx 7 wird durch ein besonders verlustarmes Schaum-Dielektrikum erreicht. Die Außenisolierung von Highflexx 7 besteht aus UV-stabilisiertem PVC.

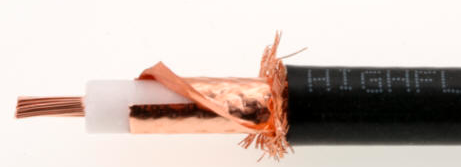

Der Innenleiter von Highflexx 7 besteht aus 19-adriger, flexibler Kupfer-Litze und der Außenleiter besteht aus 100%-überlappender Kupferfolie mit darüberliegendem Abschirmgeflecht. Die Kupferfolie ist auf der Innenseite PE-beschichtet und hierdurch gegen Zerreißen bei kleinen Biegeradien geschützt.
Daten & Informationen
- Aussendurchmesser 7,3 mm
- Innenleiter: Kupfer-Litze, 19 Adern, Durchmesser 1,85 mm
- Isolierung: Zell-PE, Durchmesser 5,0 mm

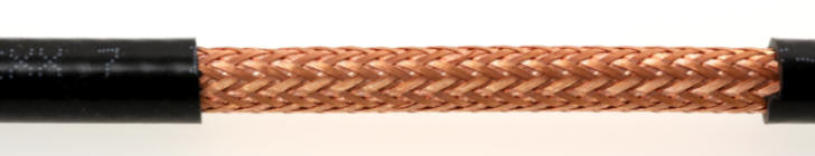

- Abschirmung: Kupferfolie + Kupfergeflecht
- Außenmantel: Polyethylen schwarz, UV-stabilisiert, Durchmesser 7,3 mm
- Impedanz: 50 Ohm
- Verkürzungsfaktor: 0,83
- Kapazität: 75 pF/m
- DC-Widerstand Innenleiter: 0,73 Ohm / 100 m
- DC-Widerstand Außenleiter: 0,88 Ohm / 100 m
- Jacket spark Test: 4000 Volt
- Schirmungsmaß: über 100 dB (100 – 900 MHz)
- minimaler Biegeradius: 34 mm
- Einsatztemperatur: -45°C bis +70°C
- Installationstemperatur: -15°C bis +55°C
- Gewicht: 7,0 kg / 100 m
Frequenz – Dämpfung (bei 20°C) – max. Belastbarkeit:
- 1,8 MHz 0,6 dB/100m 3890 W
- 3,5 MHz 0,9 dB/100m 3700 W
- 7,0 MHz 1,2 dB/100m 3380 W
- 10 MHz 1,6 dB/100m 3080 W
- 14 MHz 2,1 dB/100m 2740 W
- 21 MHz 2,6 dB/100m 2450 W
- 28 MHz 3,0 dB/100m 2230 W
- 50 MHz 4,0 dB/100m 1820 W
- 100 MHz 5,8 dB/100m 1200 W
- 144 MHz 6,9 dB/100m 910 W
- 200 MHz 8,2 dB/100m 680 W
- 400 MHz 11,8 dB/100m 460 W
- 430 MHz 12,3 dB/100m 440 W
- 800 MHz 17,1 dB/100m 370 W
- 1000 MHz 19,3 dB/100m 330 W
- 1200 MHz 21,2 dB/100m 290 W
- 2400 MHz 32,3 dB/100m 50 W
- 3000 MHz 36,2 dB/100m
- 4000 MHz 43,67 dB/100m
- 5000 MHz 49,33 dB/100m
- 6000 MHz 54,67 dB/100m
Weitere Daten entnehmen Sie bitte dem Original Datenblatt, das oben rechts zu finden ist.
Unsere Koaxkabel, Litzen, Stecker sind RoHS konform.
Die Lieferanten unserer Produkte haben uns bestätigt, dass die Produkte keine der in der RoHS-Richtlinie verbotenen Substanzen in einer Konzentration oberhalb der Grenze enthalten.
Unser Großhändler wenn es um Koaxkabel, Litzen und Koax-Stecker/Buchsen geht, ist die Firma Kusch.
Quelle: Kusch
