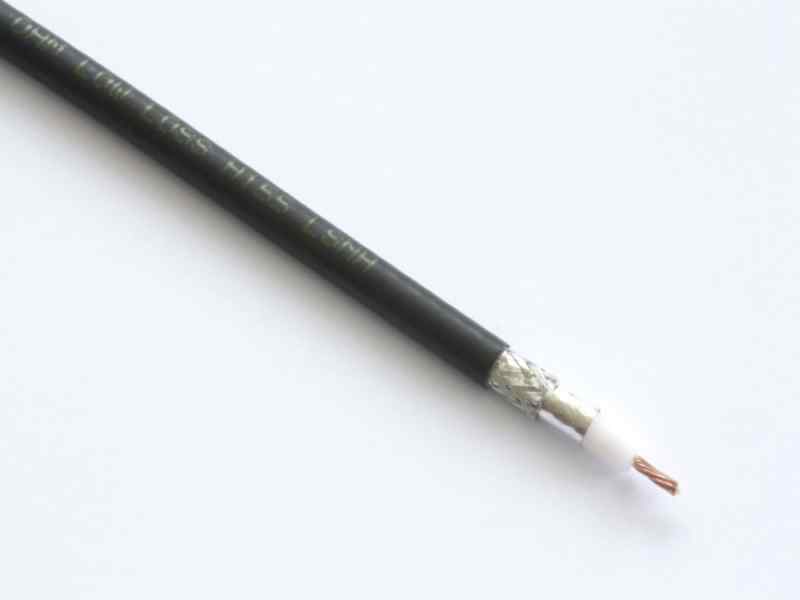

H155 PE schwarz Koaxialkabel, Low Loss
Das Low Loss Kabel H155 PE ist für den Frequenzbereich bis 3 GHz geeignet. Die HF-Leitung ist flexibel und für Anwendungen im Funkbereich empfehlenswert. Die guten Dämpfungswerte werden durch ein verlustarmes PE-Dielektrikum mit mehr als 50% Luftanteil, sowie durch Innenleiter und zweifach-Schirm aus Kupfer und Alu-kaschierter Folie erreicht.
H-155 PE technisch wie das Kabel H155 PVC nur mit PE-Mantel.
Das H155 PE ist Rotortauglich, Feuchtigkeitsbeständig.
Daten & Informationen
H155 PE Belden
Wellenwiderstand: 50 Ohm
Frequenzbereich bis 3 GHz

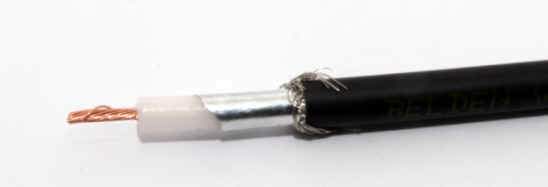

Innenleiter: Kupferlitze
Innenleiterdurchmesser: 1,41 mm
Dielektrikum: PE Schaum
Dielektrikumdurchmesser: 3,90 mm
Außenleiter 1: Aluminiumfolie

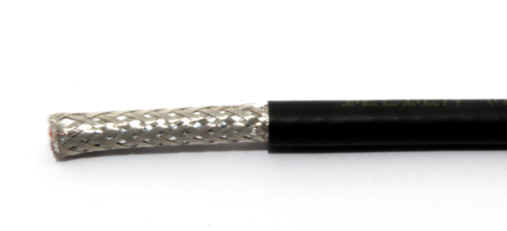

Außenleiter 2: Kupfergeflecht verzinnt
Außenleiterdurchmesser 2: 4,50 mm
Mantel: PE

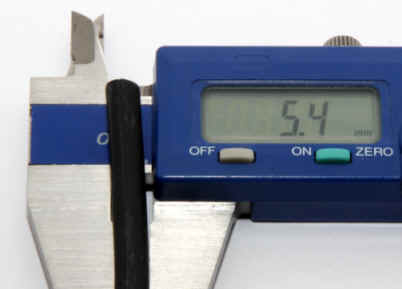

Außendurchmesser: 5,40 mm
Farbe: schwarz
Temperaturbereich: -40°C bis +70°C
Dämpfung bei 2 GHz: 0,46 dB/m
Max. Belastbarkeit
7 MHz 950 Watt
14 MHz 670 Watt
21 MHz 550 Watt
28 MHz 470 Watt
50 MHz 350 Watt
100 MHz 250 Watt
144 MHz 210 Watt
432 MHz 120 Watt
1296 MHz 65 Watt
2320 MHz 50 Watt
5000 MHz 30 Watt
Dämpfung / 100 m (dB)
14 MHz 3,4 dB
21 MHz 4,2 dB
28 MHz 4,9 dB
50 MHz 6,5 dB
100 MHz 9,3 dB
145 MHz 11,20 dB
432 MHz 19,80 dB
1296 MHz 37,83 dB
1800 MHz 34,90 dB
2400 MHz 46,90 dB
Weitere Daten entnehmen Sie bitte dem Original Datenblatt, das oben rechts zu finden ist.
Unsere Koaxkabel, Litzen, Stecker sind RoHS konform.
Die Lieferanten unserer Produkte haben uns bestätigt, dass die Produkte keine der in der RoHS-Richtlinie verbotenen Substanzen in einer Konzentration oberhalb der Grenze enthalten.
Unser Großhändler wenn es um Koaxkabel, Litzen und Koax-Stecker/Buchsen geht, ist die Firma Kusch.
Quelle: Kusch
