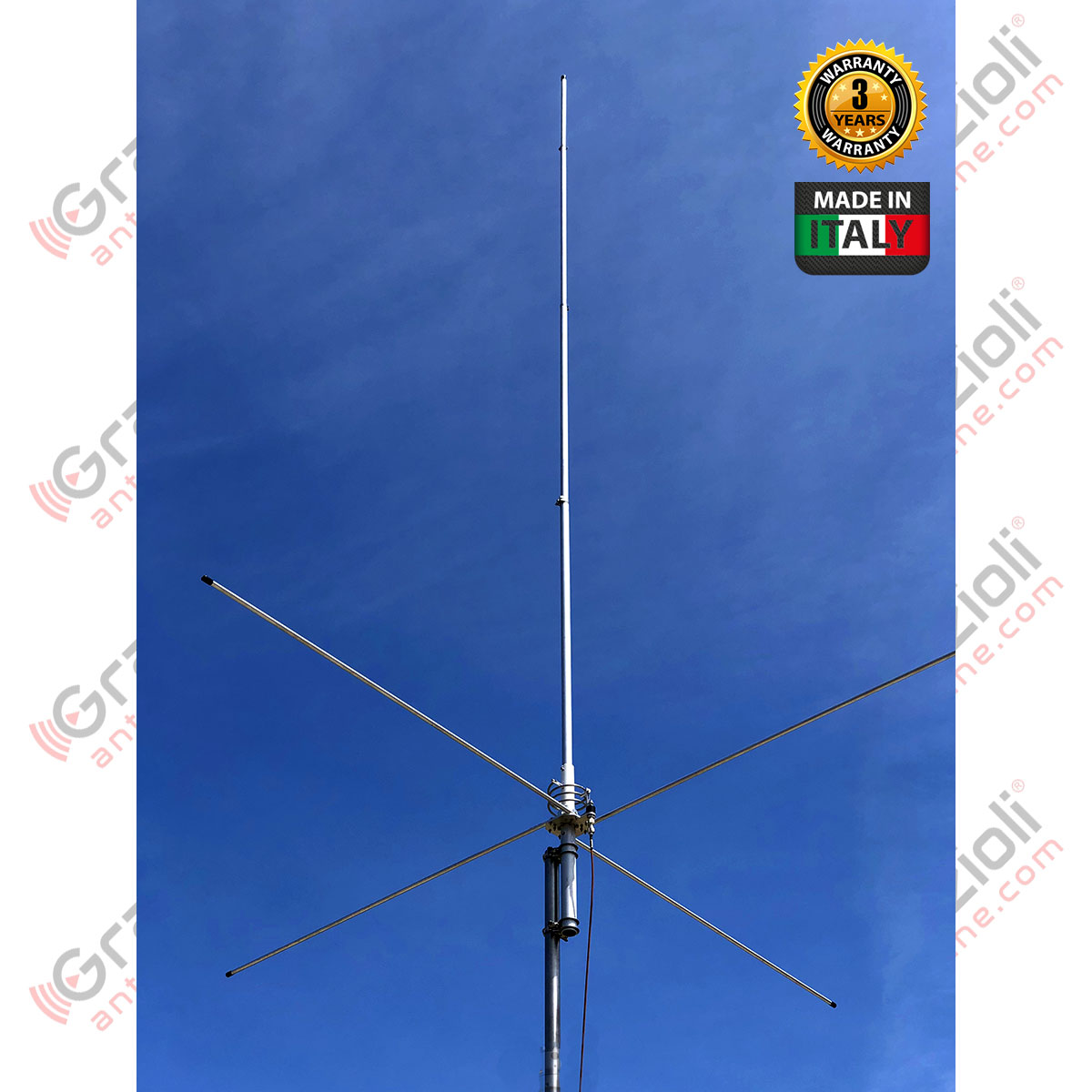

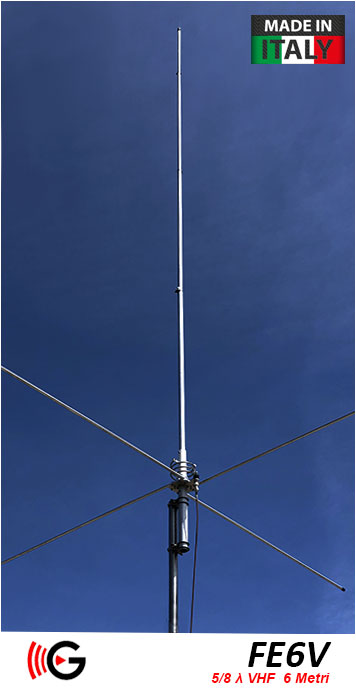

Grazioli FE6V Vertikalantenne 5/8, 50-54MHz, 2kW
Die Grazioli FE6V ist eine 4.17 m hohe Vertikalantenne für das 6 m-Band. Der Rundstrahler mit einer Wellenlänge von 5/8 λ zeichnet sich durch die Verwendung hochwertiger und langlebiger Materialien sowie hohe Belastbarkeit aus. Für die besonders präzise gefertigten Elementrohre und Radials kommt die widerstandsfähige Aluminium-Legierung AW6063-T66 zum Einsatz.
Auch im Detail lässt sich erkennen, dass der Hersteller neue Wege geht, anstatt auf Standard-Lösungen zurückzugreifen: So handelt es sich beim Antennenanschluss nicht um eine handelsübliche SO239-Buchse, wie sie von den meisten Herstellern verwendet wird, sondern um ein von Grazioli selbst entwickelt und gefertigtes Teil. Dieser zuverlässige Anschluss verfügt über einen echten Wellenwiderstand von 50 Ohm und ist für Frequenzen bis 500 MHz ausgelegt und kann dabei hohen Dauer-HF-Leistungen standhalten.
Das Gehäuse besteht aus vernickeltem Messing CW614N, während der Stift mit 24-karätigem Gold beschichtet ist, um Oxidation zu vermeiden, und mit einem PTFE-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält, um Kontaktverluste zu verhindern.
Die gesamte Baugruppe ist durch einen spezielle Elastomermantel geschützt, der das Eindringen von Wasser und Feuchtigkeit verhindert.

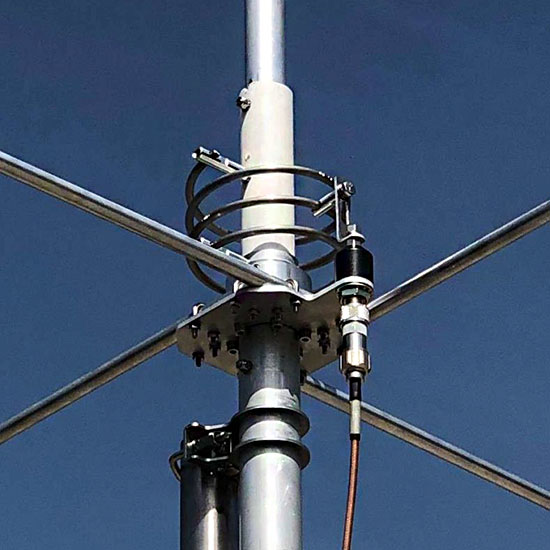

Die HIGH “Q” Spule
Die Spule spielt eine Schlüsselrolle bei der Impedanzanpassung und der maximalen HF-Leistungsübertragung.
Q, der Qualitätsfaktor, wird durch das Verhältnis Länge/Durchmesser, Abstand zwischen den Windungen, Material, Drahtdurchmesser und das Vorhandensein oder Fehlen von Metallkernen bestimmt.
Einfach ausgedrückt: Je höher der Gütefaktor der Spule ist, desto geringer sind die Hochfrequenzverluste.
Die “FE”-Serie verwendet besonders großzügig dimensionierte Luftspule ohne Metallkerne mit weit auseinander liegenden Windungen, die einen der höchsten Q-Werte erreicht, die technisch möglich sind.
Dies gewährleistet einen maximalen Wirkungsgrad und die Fähigkeit, hohen HF-Leistungspegeln standzuhalten.
Darüber hinaus ist die Spule direkt Gleichstrom geerdet, um sicherzustellen, dass atmosphärische Störungen und Hintergrundgeräusche deutlich reduziert werden.
Zum Erreichen des gewünschten “Gorund-Plane”-Effektes kommen 4 robuste, 1.4 m lange Radiale mit einer Wellenlänge von 1/4 λ zum Einsatz.

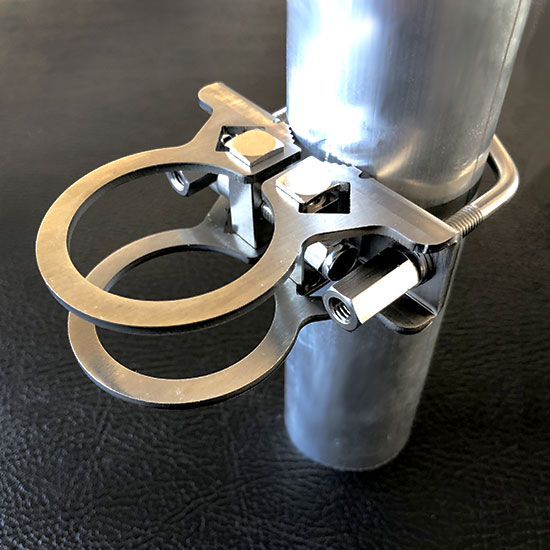

Mit dem im Lieferumfang enthaltenem, korrosionsbeständigen Montagematerial ist die Befestigung der Antenne an Masten mit Durchmessern von 40 – 54 mm möglich.
TOP MERKMALE
- Belastbarkeit bis 2000 Watt
- Mit Radialen
- PL-Anschluss
- Luftspule mit hoher Güte
Technische Daten
- Vertikale 5/8 λ UKW-Antenne
- Einstellbar von 50 bis 54 MHz
- An der Basis mit Strom versorgt
- Max. Eingangsleistung: 2 kW
- Antennenhöhe: 4,17 m
- Antennengewicht: 3,3 kg
- Gewinn [dBi] (Freiraum): 3,65
- Gewinn 50 MHz [dBi]: 3,65
- Max. Mastdurchmesser: 54mm
Lieferumfang
- Grazioli FE6V Antenne
- 4 Radiale
- Luftspule
- Mastklemme
- Aufbauanleitung
