FT 240-43 Ferrit-Ringkern
Der FT240-43 Ferrit-Toroide können als Gleichtaktdrossel, Impedanzwandler oder Balun verwendet werden.

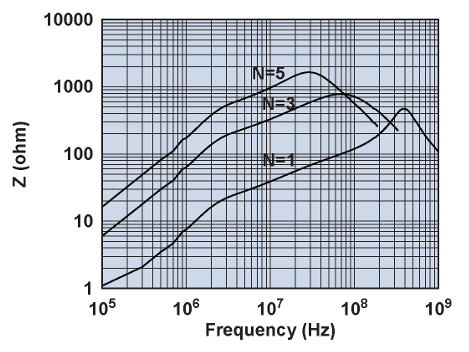

Das 43 Material ist eine sehr gute Breitband-Gleichtaktunterdrückungslösung im Frequenzbereich von 10 bis 600 MHz. Wenn Sie mehrere Kabelwindungen um den Ringkern verwenden, erhöht sich die Unterdrückung, während die Frequenz abnimmt. Das folgende Bild zeigt die Wirkung von mehreren Drehungen. Sie können auch hervorragende Impedanztransformatoren im Frequenzbereich von 2 bis 50 MHz herstellen. Typische Anwendungen sind endgespeiste Antennenimpedanztransformatoren, außermittig gespeiste Antennenimpedanztransformatoren oder 1:1-Balun’s.
TOP MERKMALE
- Hersteller: AMIDON
- AL(nH): 1075 ±20%
- Ae(cm2): 1.58
- Σl/A(cm^-1): 9.2
- le(cm): 14.5
- Ve(cm3): 22.8
- Abmessungen: D-61 / B-35,55 / C-12,7mm
