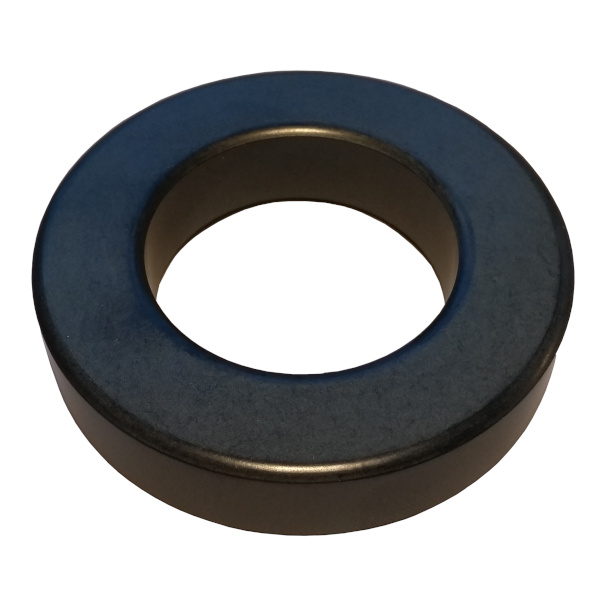

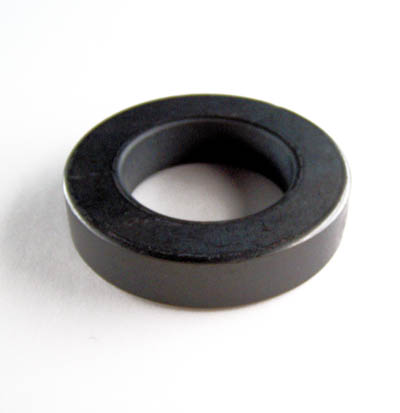

FT 240-61 Ferrit Ringkern
FT240-61 Ferrit-Ringkern können als Gleichtaktdrossel, Impedanztransformator oder Balun verwendet werden.
Das 61 Material ist eine gute Breitband-Gleichtaktunterdrückungslösung im Hochfrequenzbereich von 25 bis 2000 MHz. Wenn Sie mehrere Kabelwindungen um den Ringkern verwenden, erhöht sich die Unterdrückung, während die Frequenz abnimmt. Single-Turn-Frequenzbereich 200 – 2000 MHz. Mehrere Windungen 25 – 300 MHz. Sie können auch hervorragende Impedanztransformatoren im Frequenzbereich von 15 bis 200 MHz herstellen. Typische Anwendungen sind endgespeiste Antennenimpedanztransformatoren, außermittig gespeiste Antennenimpedanztransformatoren oder 1:1-Balun’s.
TOP MERKMALE
- Hersteller: AMIDON
- AL(nH): 170 ±25%
- Ae(cm2): 1.58
- Σl/A(cm^-1): 9.2
- le(cm): 14.5
- Ve(cm3): 22.8
- Abmessungen: D-61 / B-35,55 / C-12,7mm
