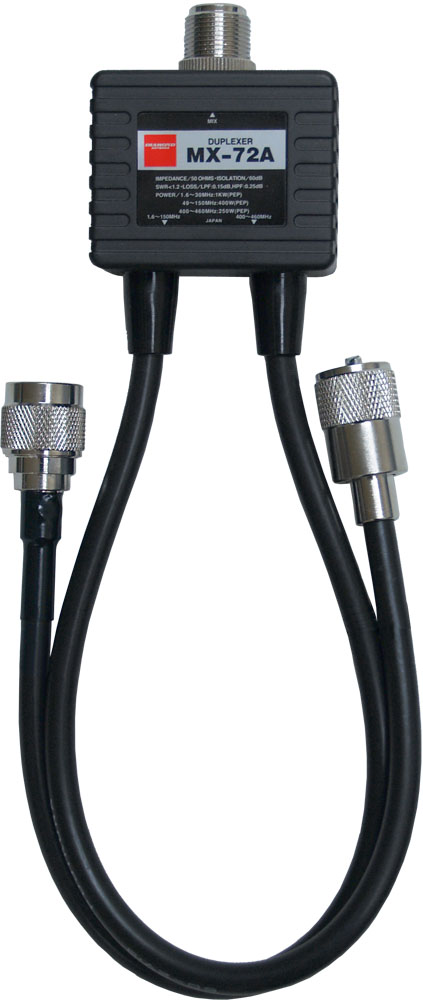

Diamond MX-72A Diplexer 1.6-150/400-460 MHz
Dieser Duplexer wird verwendet zum gleichzeitigen Betrieb von 2 verschiedenen Transceivern (z.B. 1x 70cm + 1x 2m oder KW), sowie auch von Transceivern mit getrennten Antennenausgängen für 70cm und 2m bzw. 70cm und KW bzw. 70cm und 2m/KW an einer für diese Bänder geeigneten Mehrbereichs-Sendeantenne.
Der Diamond MX-72A eignet sich z.B. gut für den Yaesu FT-847.
Technische Daten
- Frequenzbereiche: 1,6-150 MHz + 400-460 MHz
- max. Sendeleistung:
– Kurzwelle (1,6-30 MHz) 400 W (1 kW PEP)
– 6m/4m/2m-Band (49-150 MHz) 300 W (400 W PEP)
– 70cm-Band 200 W (500 W PEP) - Durchlassdämpfung: ca. 0,15 dB (KW/6m/4m/2m), 0,25 dB (70cm)
- Isolierdämpfung: ca. 60 dB
- Impedanz: 50 Ohm
- SWR: 1: 1,2
- Abmessungen: 57 x 27 x 46 mm
- Antennenbuchse: N
- 70cm-Anschlusskabel mit N-Stecker, ca. 30 cm lang
- KW/6m/4m/2m-Anschlusskabel mit PL-Stecker, ca. 30 cm lang
- Gewicht: ca. 220 g
