ACOM – 1010 – LINEARER VERSTÄRKER 700 W PEP
BESCHREIBUNG
Der ACOM 1010 HF Linear Amplifier ist der weltbeste HF-Verstärker für Amateure. Der ACOM 1010 bietet Ihnen eine komfortable 500 W KONTINUIERLICHE KEYED CARRIER- ODER 700 W PEP- Leistung auf allen Amateurbändern von 160 bis 10 Metern.
Einfach zu bedienen
Der Plate-Load-True-Resistance-Indikator (TRI) ist eine leistungsstarke Abstimmhilfe, die zusammen mit dem automatisch gesteuerten Eingangsabschwächer dem Bediener hilft, Antennen schnell und präzise abzugleichen (normalerweise 5-10 Sekunden). Die Auto-Operate-Funktion (wenn aktiviert) hält den Verstärker für Sie im OPERATE-Modus und spart so manuelle Operationen und Zeit.
Keine Antennentuner
Der Verstärker übernimmt die Funktionen eines Antennentuners für VSWR bis 3:1, sodass Sie Antennen schneller wechseln und über einen größeren Frequenzbereich verwenden können (Einsparung von Einstellzeit).
Benutzerfreundlich
Ein Verstärker, der sowohl benutzerfreundlich ist als auch sich um sich selbst kümmert. Er ist so konzipiert, dass es bis zu 240 W reflektierter Leistung, bis zu 100 Millisekunden Dauer von Antriebsspitzen, Antriebs-HF-„Schwänzen“ nach einem PTT- oder KEY-Loslassen, unbeabsichtigten Abstimmungsfehlern des Bedieners usw. standhält. Es würde auch mit einem „Soft ” Wechselstromleitung und würde bei nur 75 % der Netznennspannung mehr als die Hälfte der Leistung liefern. Hält Spannungsabfällen von bis zu 10 Millisekunden (bis auf null) und Spannungsspitzen von bis zu +15 % stand – wichtig, besonders beim Einsatz an Feldtagen, DX-Peditionen usw.

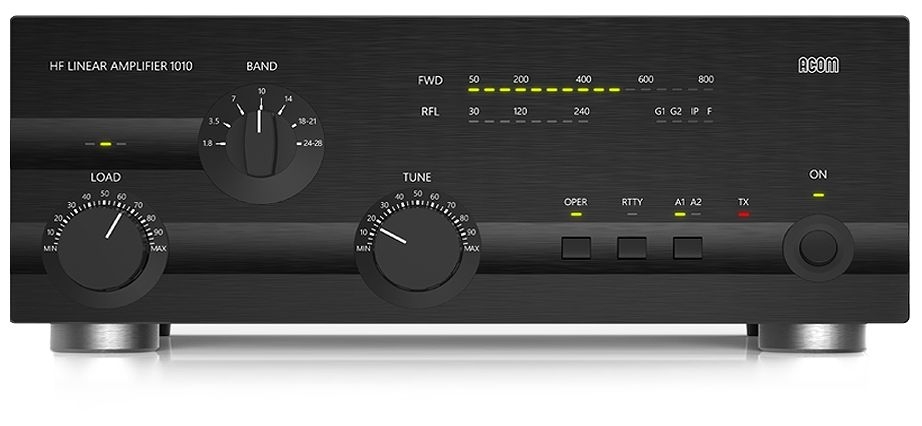

LED-Balkenanzeige.
Das obere LED-Balkendiagramm zeigt immer die Spitzenvorwärtsleistung an, während das untere LED-Balkendiagramm für die reflektierte Leistung steht. LED-Warnanzeigen sind für abnormale Zustände von Gitter 1, Gitter 2 und Plattenparametern vorgesehen.
Antennenauswahl.
Auf der Frontplatte des Verstärkers sind zwei Antennenausgänge wählbar.
Transceiver-unabhängig
Der Verstärker arbeitet ohne spezielle Signalisierung vom Transceiver; Es benötigt nur „Masse auf TX“ und 60 W HF-Treiberleistung, um mit voller Ausgangsleistung zu arbeiten.
Breitband-Eingangsanpassung
Dadurch sehr gute Auslastung des Transceivers über das gesamte Spektrum 1,8-29,7MHz.

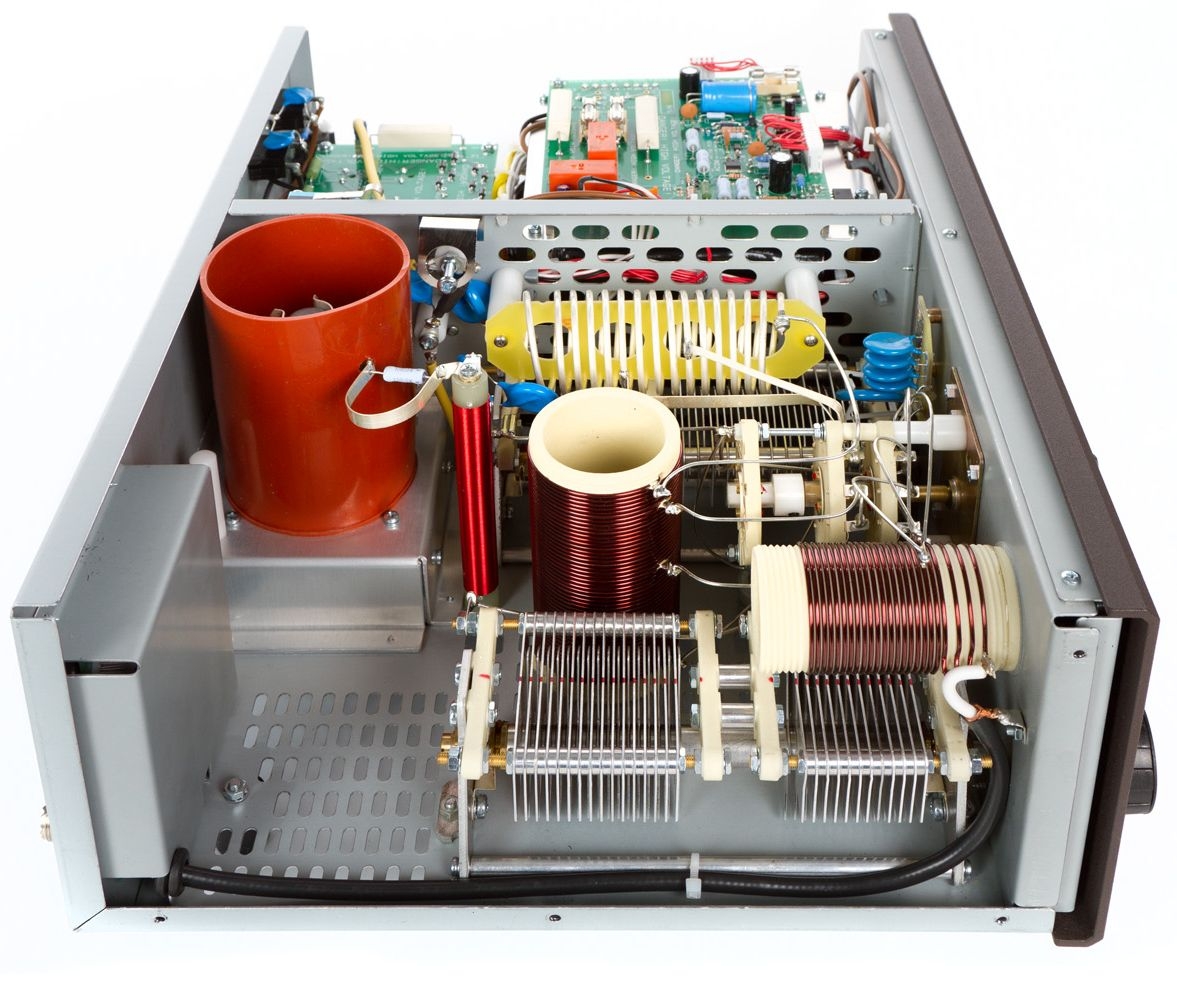

Single 4CX800A (GU74B)
Es wird eine Hochleistungs-Keramik-Metall-Tetrode von Svetlana mit einer Plattenverlustleistung von 800 W verwendet (Zwangsluftkühlung, netzbetrieben).
Röhrenschutz
Permanente Überwachung und Schutz von Anoden- und Gitterspannungen und -strömen.
TECHNISCHE SPEZIFIKATIONEN
- Frequenzabdeckung: Alle Amateurbänder im Frequenzbereich von 1,8 bis 29,7 MHz; Erweiterungen und/oder Änderungen auf Anfrage.
- Ausgangsleistung: 700 W PEP oder 500 W Dauerträger.
- Intermodulationsverzerrung: Besser als 35 dB unter der Nennleistung.
- Brummen und Rauschen: Besser als 40 dB unter der Nennleistung.
- Unterdrückung von Oberschwingungen: Besser als 50 dB unter der Nennleistung.

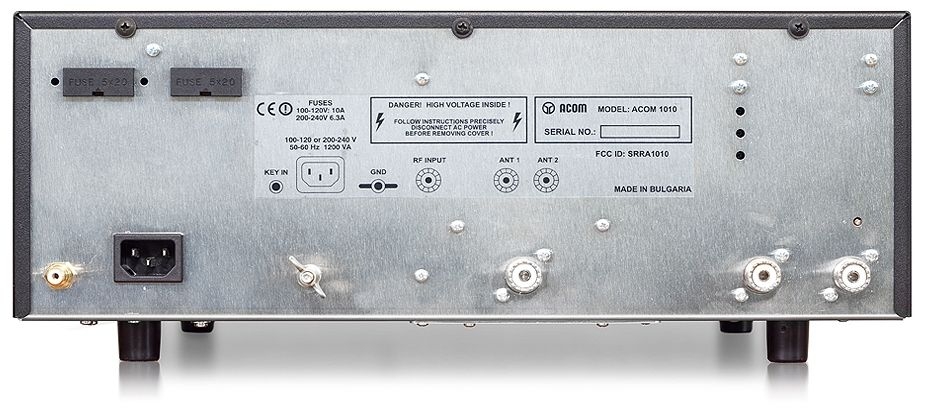

- Eingangs- und Ausgangsimpedanzen:
– Nennwert: 50 Ohm unsymmetrisch, UHF (SO239)-Anschlüsse;
– Eingangsschaltung: breitbandig, VSWR kleiner 1,3:1, 1,8-30MHz durchgehend (keine Abstimmungen, keine Umschaltung);
– Bypass-Pfad VSWR kleiner als 1,1:1, 1,8-30 MHz kontinuierlich, 200 W maximal;
– Anpassungsfähigkeit der Ausgangsimpedanz (Antenne): VSWR bis zu 3:1 oder höher.
- HF-Verstärkung: typisch 11 dB, Frequenzgang weniger als 1 dB (50 bis 70 W Treiberleistung für Nennausgang).
- Primärleistung: 85-132 V/170-264 V AC (100, 110, 120, 200, 210, 220, 230 und 240 V Nennabgriffe), +10 % -15 % tol.), 50-60 Hz, einzeln Phase, 1200 VA.
- Erfüllt die CE-Sicherheits- und elektromagnetischen Kompatibilitätsanforderungen sowie die FCC-Bestimmungen (10- und 12-m-Bandschlösser im Lieferumfang enthalten).
Größe und Gewicht
B x T x H: 406 x 315 x 150 mm,
18 kg (16 x 12,4 x 5,9 Zoll, 39,7 lbs).
Betriebsumgebungen
– Temperaturbereich: 0…+50 Grad Celsius;
– Luftfeuchtigkeit: bis zu 95 % bei +35 Grad Celsius.
– Höhe: bis zu 3000 m über dem Meeresspiegel ohne Leistungseinbußen.
